一、概述

1、适用范围：

该仪器是用于测量检验陶瓷砖边直度、直角度和平整度的专用设备，满足标准GB/T3810.2  idt ISO  10545-2《陶瓷砖－尺寸和表面质量的检验》的条件。

2、边直度、直角度、平整度的定义：

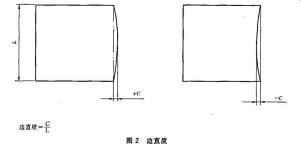

（1）边直度：在砖的平面内，边的中央偏离直线的偏差。边直度用百分比表示，用下式计算：

C

——×100

L

式中：C－测量边的中央偏离直线的偏差；

L－测量边长度

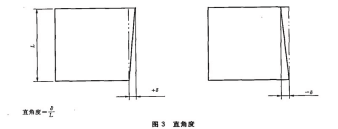

（2）直角度：将砖一个角紧靠着放在用标准板校正过的直角上，测量它与标准直角的偏差。直角度用百分比表示，用下式计算：

δ

——×100

L

式中：δ－砖的测量边与标准板相应边在距转角5mm处测得的偏差值；

L－砖相邻两边的长度

（3）表面平整度。由砖面上3点的测量值来定义。

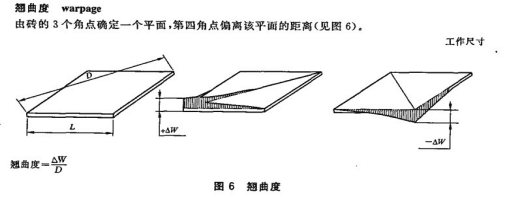

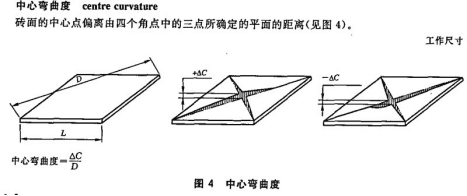

中心弯曲度以对角线长的百分数表示。边弯曲度，长方形砖以长度和宽度的百分数表示，正方形砖以边长的百分数表示。翘曲度以对角线长的百分数表示。

二、主要技术参数

1、测量范围：500×500-1000×1000mm；

2、测量精度：误差≤0.1mm；

3、记录方式：百分表。

三、仪器结构(见结构示意图)

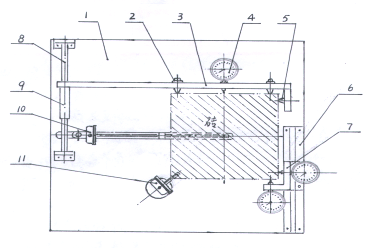

陶瓷砖边直度、直角度、平整度综合测定仪的结构示意图

1－仪器台板  2－活动  3－调节板  4－边直度量表及表座

5－呆    6－导轨     7－直角度量表及表座  8－导向轴

9－导向套  10－中心弯曲度量表及表座  11－翘曲度量表及表座

四、检测步骤

每种类型的砖取10块整砖进行检测。

1、边直度与直角度的检测：

当砖放在仪器的三个支承销上时，使定位销靠近被测边，离测量边每个角的距离为5mm，边直度量表的测杆调整至被测边的中央处；直角度量表的测杆应在离测量边的一个角5mm处。

将合适的标准板准确地置于仪器的测量位置上，调整量表的读数至合适的初始值。

取出标准板，将砖的正面恰当地放在仪器的定位销上，分别记录边中央处和离角5mm处的量表读数，如果是正方形砖，转动砖试样，得到4次测量值。每块砖都重复上述步骤，如果是长方形砖，分别测量长边和宽边的边直度和直角度。测量精度到0.1mm。

2、平整度的检测：

将相应的标准板准确地放在3个支承销上，每个支承销的中心到砖边的距离为10mm，中心弯曲度量表座杠杆触头应在砖中心位置，翘曲度量表座杠杆触头应在砖被测角离砖边10mm处，调节弯曲度和翘曲度量表的读数至合适的初始值。

取出标准板，将砖的釉面或合适的面朝下置于仪器上，分别记录每个量表的读数。如果是正方形砖，每块试样得到4个测量值，每块砖都重复上述步骤。测量到0.1mm。

五、使用步骤;

1、将仪器放置平整         2、把标准板在仪器上对好角度

3、对整一下百分表          4、把表上好，对到5mm位置

5、分别把侧边直角边各个位置上的表调好

6、取下标准板，把陶瓷砖放上          7、把边角、直角边向内收缩，放置读数                        600x600.500x500.300x300的标准板

五、注意事项

1、放置试样或标准板时，应轻拿轻放，不要用力过大，以免影响检测结果。

2、仪器应安放在平稳且干净的基面上，保持仪器各部位的清洁，并不定期在仪器各部位表面抹擦少量机油以防锈蚀。

3、标准版另配。
