一、概述

陶瓷砖断裂模数测定仪（以下简称抗折机）采用三点弯曲梁试验，以测得的抗弯强度来反映材料的力学性能。主要用来测量陶瓷砖、瓦等材料的抗弯强度，尤其适合作大规格、高强度的陶瓷砖的弯曲强度试验，也可用于大理石板、玻璃板等脆性非金属材料板材的弯曲强度测定。本机按照Q/JYY010《TZS型数显陶瓷砖抗折试验机》制造，符合GB/T 3810.4 《陶瓷砖试验方法—第4部分：断裂模数和破坏强度的测定》和ISO 10545-4《陶瓷砖—第4部分：断裂模数与破坏强度的测定方法》中对试验设备的要求，本机具有操作简便、加载平稳、测量精度高、读数直观等优点，是研究有关材料强度的较的检测手段。也广泛用于陶管、釉面砖、建筑卫生陶瓷、电瓷、日用陶瓷、耐火材料等产品的断裂模数和破坏强度的测定。更换夹具还可以用测定耐破性能等参数。

二、主要技术参数

1. 更大试验力：9000N

2. 支承辊、压刀辊包胶长度：810mm

3. 支承辊、压刀辊半径R=10mm（外面包有5mm厚橡胶）

4. 两支承辊间距170～950mm

5. 加荷速度：1-500（N/S）

6. 电源：50Hz  AC 220V±10%

7. 外形尺寸：1300*850*1100(mm)

三、结构简述

陶瓷砖抗折机是由主机及数显测力 (安装在主机上部)两部分所组成。主机包括、底座、调节螺母、工作台、支承辊、压刀辊、立柱、传感器等组成。两个支承辊中，一个可绕自身轴线转动，另一个可绕支点上下微量摆动；上压辊刀也能绕支点上下微量摆动。各辊工作面均包有5mm厚的硬橡胶层

数显测力部分由高精度拉压传感器等组成。该部分采用了电子测力系统，并用数字显示测试结果，具有校准、峰值保持、清零等功能。

四、工作原理：

    陶瓷砖瓦及其它脆性材料作三点弯曲试验时，如试验力大于或等于某试样的限值时，就会突然断裂。根据试验断裂时的更大载荷F，用标准公式计算破坏强度和断裂模数。

五、安装、调试及调校

1． 安装及调水平

试验机拆箱后，先检查各处的联接螺钉是否松动。然后将试验机置于坚固的平台上。

(1) 将试验机可靠接地

用截面积不小于1.5mm²的铜导线将试验机可靠的接地。

2、测力数显部分的调校

试验机出厂前力值测试精度已经校准。如用户需要校验，则需用经计量部门检定过10000N标准测力计进行校准。

检验步骤如下：

a. 拆除上压辊组件；

b. 将标准测力计放在工作台中央，并与传感器上的接头对中；

c. 预热15～20分钟后按按键清零；

d. 将速度调到适当位置，施加力；

e. 加载后比较显示力值和标准测力计值，在±1％以内，则测力系统测力精度在合格的范围内。

若不合格，则按以下方法重新校准测力仪表的显示值：

六、试验操作顺序

 操作说明：

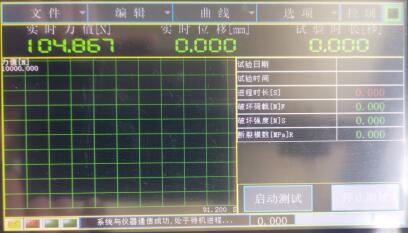

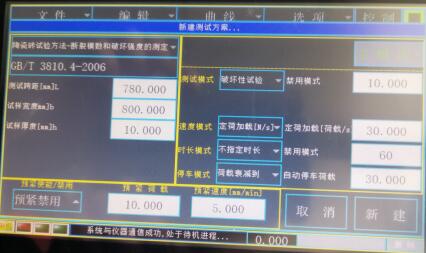

1、 打开电源，输入登录密码。进入主界面，根据试验要求设定加载速度和试验参数，按“编辑”，进入新建方案，选择参数操作，输入相应参数。保存，返回主界面。开始试验，设定预紧力。

2、 主界面包括，文件、编辑、曲线、选项、操作、按钮，操作里可以通过加载和卸载调节压杆位置，应用清零键，清零力值和位移。停止键，停止电机工作。

3、 力值标定：按“选项”键，选择系统标定，

输入密码，进入标定界面，按清零键清零力值，给传感器施加一个标准力值，按力值标定，输入标准力值的实际大小按“ok”完成标定。

七、使用注意事项

试验机可靠接地；

为保持高精度测力传感器的精度，严禁撞击、扭拧传感器体或握着传感器体搬抬设备，不允许超过传感器额定负荷使用。

力传感器多点标定原则

第i(i=1-3)个标定点的标定值的计算方法:

将测力计压到传感器量程的0.16倍左右显示的力值为第1点标定的力值；

将测力计压到传感器量程的0.5倍左右显示的力值为第2点标定的力值；

将测力计压到传感器量程的0.83倍左右显示的力值为第3点标定的力值；

第i个标定点的小标定值的计算方法:

第i个标定点的标定小值=传感器量程*0.3333*(第i个标定点-1);

第i个标定点的更大标定值的计算方法:

第i个标定点的标定更大值=传感器量程*0.3333*第i个标定点;

此标定方法适用于单点标定（更好标定第2点）;两点标定（更好标定第1、2两点）;或者按照上面的例子标定三点

下表为常用力传感器的标定值范围：

表：常用力传感器标定值

输入标准测力计上的标定力值后，单击[确认]按键，则力值标定完成，系统返回到主界面。

定期检查

本系统具有高稳定性的电气载荷校准功能。为了保证这个功能的稳定性，要求在实际载荷下进行载荷检查。

为了确保系统稳定和长期安全操作，要求用户定期对驱动的每部分进行检查和维护。

安全装置的检查

如果在检查中任何安全装置不起作用，请与本公司或授权维修公司联系。

4、主机的维护

  [工作台]

  桌面已磨光，为了防止生锈，擦去灰尘，加些黄油。

  [其它外壳]

  用干软布或沾点中性试剂的软布擦拭外壳。

如果你打算运输该设备，请找本公司授权的维修公司。当然台式机使用者可自己运输，因为轻且单相供电，如果自己运输，参照下列说明。

    如果你的试验机已经检定，运输后检定无效，要求重新检定。

1、安装场地

确保安装放置条件符合“安装规范”的要求。

2、安装环境

确保安装环境符合“安装规范”的描述。

3、电源供给

确保电源供给条件符合“安装规范”的描述。

 4、规范

1） 使用载重量两倍以上的带子和起重机器抬起试验机；

  2）当使用叉车抬高机器时，尽量保持平衡，仔细抬高试验机。

  3）当使用带子抬高试验机时，确保机体不要倾斜，如果试验机倾斜，带子将滑动，试验机将碰伤工人。

4）不要使用试验机顶板抬高机器，造成机器和工人的伤害。
