一、 概述

    本试验机采用了摆线针轮减速机，减速比大、结构紧凑、传动平稳、磨料流量可调，能有效地节约磨料的用量。钢轮转数可预置，并具有转数显示功能，转到预定转数时，电机自动停止转动。

该试验机具有设计合理、结构简单、造型美观、操作方便、转动平稳、读数直观等特点。主要适用于无釉砖、马赛克等脆性材料及水泥砖的耐磨试验。本试验机符合国际标准《陶瓷砖无釉砖耐磨深度的检验》、国标GB/T3810.6《无釉砖耐磨深度的测定》的要求。

二、 主要技术参数

1. 摩擦钢轮

转速75rpm

直径200±0.2mm

厚度10±0.1mm无釉砖试验用 

硬度HB203~245

当钢轮使用到φ199mm时更换。

2. 磨料下落速度

  按无釉砖试验标准100g100r±10g

3. 料斗容积小于5L

4. 磨料 （需用户自备）

符合GB/T2479—1996规定的80#白刚玉无釉砖试验 。

三、 主要结构及工作原理

试验机

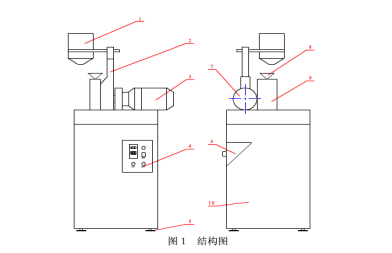

见图1由料斗1、支承座2、减速机3、电器4、地脚5、落料

箱6、摩擦钢轮7、小漏斗8、试样夹具9、底座位10组成。

(注水泥砖和无釉陶瓷砖只需更换摩擦钢轮、小漏斗和平衡锤即可)。

    试验机是通过摩擦钢轮在规定条件和磨料作用下，在试样表面产生磨坑，测量磨坑弦长，并计算磨坑体积，表示试样的磨损度。

四、 安装与调试

1 试验机的工作环境应符合下列规定

1环境温度室温

2在无震动的环境中

3周围无腐蚀性介质

4在稳固的、水平的基础上

5电源：三相四线、相电压380V、线电压220V、电压波动范围不超过额定电压的±10% 。

2 试验机应安装在坚硬的水平混凝土地面上。

3 安装

1打开包装箱，拆去底座四角处的4只螺钉，卸去包装底座将4只。

地脚旋入底座的螺栓孔，并调整地脚使试验机水平。

五、 结果计算与评定

1. 试验结果按5块试样的平均磨损体积进行评定。

2. 测量试样表面的磨坑弦长至0.1mm测得弦长后可从无釉砖耐磨深度的测定标准中查出磨损体积。

3. 磨损体积以Vmm

根据磨坑的弦长按下列公式计算

   πα         hd      2

V=(—— - sin α )——            180          8

           α 其中sin α——=L/d            2

d——摩擦钢轮的直径mm

h——摩擦钢轮的厚度mm

α——弦对摩擦钢轮中心角度

L——弦长mm

六、 注意事项与维修保养

1. 接电源线时，应注意电机正反转，钢轮应按箭头方向旋转。

2. 试验机在接地标志处可靠接地。线径不小于1.5mm。

3. 每次试验后，应将试验打扫干净，尤其应将夹具及导轨上的沙子清扫干净。
