该仪器适用于测量陶瓷砖抗冻性的专用设备，仪器符合GB/3810.12陶瓷砖抗冻性测定的要求。

一、陶瓷砖抗冻性试验机，陶瓷砖抗冻性试验装置主要技术参数
1、试验区工作温度调节范围：-20℃—+10℃；
2、试验区：600×600×540（毫米）；
3、控温精度：0.5℃；
5、试验方式：按设定试验次数自动循环完成。
6、电源： 220V ±10%  2.5 kw；
二、工作条件
1、环境温度：0～40℃；
2、电源： 220V，50 HZ；
3、备有进水水源、出水管道；

三、仪器组成
     仪器由冷冻试验箱、进排水系统、控温与自动控制系统三部份组成。
四、仪器设置：

1、给水箱加满水。

1、打开电源，显示器显示登录页面

等待8秒后，点击登录输入密码，进入操作界面。

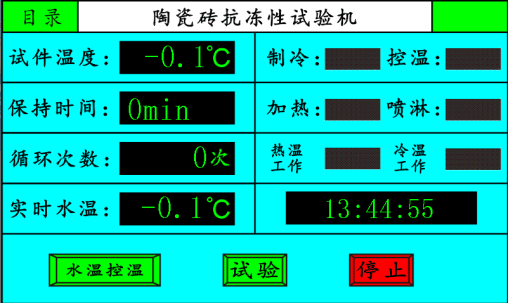

2、主界面如图：

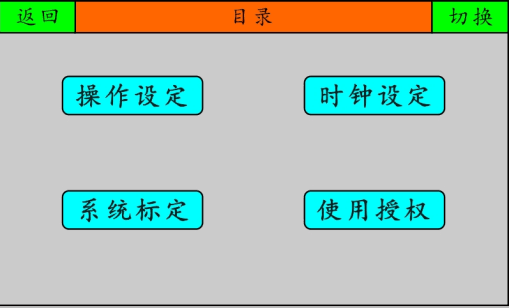

按目录进入菜单界面：

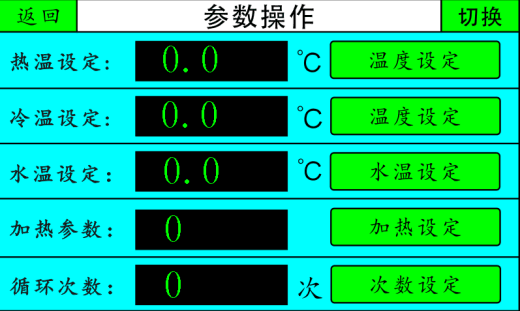

按操作设定进入参数设定：

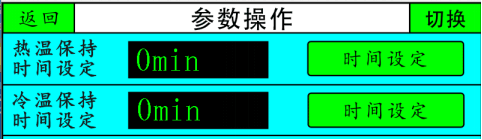

点击切换进入下一页：

根据试验要求设定参数，设定好后按返回，返回主界面。

3、在主界面按“水温控温”开始控制水箱温度。按试验自动开始试验，到达设定的循环次数，自动停止试验。

五、试验步骤

1.使用不少于10块整砖，并且其小面积为0.25㎡，对于大规格的砖，为能装人冷冻机，可进行切割，切割试样应尽可能的大。砖应没有裂纹、釉裂、针孔、磕碰等缺陷如果用有缺陷的砖进行检验，在试验前应用性的染色剂对缺陷做记号，试验后检查这些缺陷。

2.试样制备

砖在110℃士5℃的干燥箱内烘干至恒重，即每隔24h的两次连续称量之差小于0.1%。记录每块干砖的质量(m1)。

3.浸水饱和

砖冷却至环境温度后，将砖垂直地放在抽真空装置内，使砖与砖、砖与该装置内壁互不接触。抽真空装置接通真空泵，抽真空至40kPa士2.6kpa。在该压力下将水引入装有砖的抽真空装置中浸没，并至少高出50mm。在相同压力下至少保持15min，然后恢复到大气压力。

用手把浸湿过的鹿皮拧干，然后将鹿皮放在一个平面上。依次将每块砖的各个面轻轻擦干，称量并记录每块湿砖的质量m2。

4．在试验时选择一块厚的砖，该砖应视为对试样具有代表性在砖一边的中心钻一个直径为3mm的孔，该孔距边更大距离为40mm，在孔中插一支热电偶，并用一小片隔热材料(例如多孔聚苯乙烯)将该孔密封。如果用这种方法不能钻孔，可把一支热电偶放在一块砖的一个面的中心，用另一块砖附在这个面上。将冷冻机内欲测的砖垂直地放在支撑架上，用这一方法使得空气通过每块砖之间的空隙流过所有表面。把装有热电偶的砖放在试样中间，热电偶的温度定为试验时所有砖的温度，只有在用相同试样重复试验的情况下这点可省略。此外，应偶尔用砖中的热电偶作核对。每次测量温度应到士0.5℃。

以不超过20℃/h的速率使砖降温到-5℃以下。砖在该温度下保持15min。砖浸没于水中或喷水直到温度达到5℃以上。砖在该温度下保持15min。

重复上述循环至少100次。如果将砖保持浸没在5℃以上的水中，则此循环可中断。

100次循环后，在距离25cm-30cm处、大约300lx的光照条件下，用肉眼检查砖的釉面、正面和边缘对通常戴眼镜者，可以戴眼镜检查。在试验早期，如果有理由确信砖已遭到损坏，可在试验中间阶段检查并及时作记录。记录所有观察到砖的釉面、正面和边缘损坏的情况
