一、概述

本仪器依据JTGE50、GB/T19979.1土工合成材料防渗性能部分耐静水压的测定。GB/T19979.2土工合成材料防渗性能第二部分渗透系数的的测定相关标准研发设计。适用于各类土工材料的防渗性的测量，性能稳定，方便实用。

二、技术参数：

   1、精度0.5%

   2、多孔板透孔ф3mm

   3、积水器直径ф200mm

   4、更大压力2.5MPa

   5、试样尺寸ф200mm，有效截面积≥200平方厘米

   6、控温范围：5-60℃

   7、压力泵自动供水，电压220v

   8、压力调整范围：0~2.5MPa

   9、外型尺寸：600×750×1220

   10、整机重量：90Kg

三、安装与使用

1、连接电源，打开电源开关，电源指示灯亮起，打开电脑开关启动电脑。

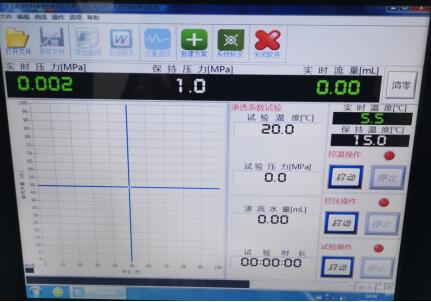

2、电脑启动后，打开软件。选择联机。

3、打开压力罐注水盖，加入纯净水，至水箱注满为止。同时在内部水箱里注水。

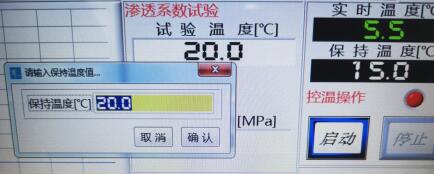

4、点击控温启动，设置好需要的温度

点击确认。

5、在操作里启动供压，并打开泄压阀，让水充满整个管路。

6、打开供压阀，同时关闭泄压阀，让高压仓的水面与胶圈齐平。

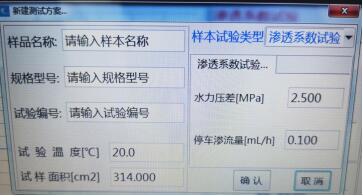

7、耐静水压试验时，在新建方案里选择耐静水压试验

   设定相应参数，点击确认。

8、将试样无褶皱地放在集水器内的网上，溢出多余水以确保夹样器内无气泡；将多孔板盖上，均匀地夹紧试样。

注；对于由纺织材料与膜材复合的试样，应使膜材一侧面对水面；对于两面是纺织材料而膜处于中间的复合材料，可将试样面对水面一侧边缘被夹持环形部分的纺织材料小心地剥去，也可在相应部分涂上玻璃胶等粘合剂，以确保被夹持部分不漏水。

9、 安装好试件后，打开供压阀，点击“试验”

使夹样器内的水压上升至0.1MPa，如能估计出样品耐静水压的大致范围，也可在新建方案里直接将水压加到该范围的下限开始测试。保持上述压力至少1h，观察多孔板的孔内是否有水渗出。如试样未渗水，以每0.1MPa的级差逐级加压，每级均保持至少1h，直至有水渗出时，表明试样有渗水孔或已出现破裂，记录前压力即为该试样的耐静水压值，至0.1MPa。

注：多孔板的孔内出现水珠时，如将其擦去后不再有水渗出，则可判断这是试样边缘溢流造成的，可继续试验；如将其擦去后仍有水渗出，则可判断是由于试样渗水造成的，试验可以终止。如只须判断试样是否达到某一规定的耐静水压值，则可直接加压到此压力值并保持至少1h，如没有水渗出，则判定其符合要求。按照程序测定其余试样耐静水压值。如果3个值差异较大(较低的2个值相差超过50%），则应增加测试试样。

10、以上3个试样实测耐静水压值中的更低值作为该样品的耐静水压值；如果实测值超过3个，以更低的2个值的平均值计，如只有1个值较低且低于次低值50%以上，则该值应舍弃。

  11、检验结果计算依据相关标准进行。

  12、渗透系数试验时，在新建方案里选择渗透系数试验，选择相应参数，点击确认。

13、将试样无褶皱地放在集水器内的网上，溢出多余水以确保夹样器内无气泡；将多孔板和上盖板盖上，均匀地夹紧试样，在上盖板的水位测量管内加入少量水，水位达到刻度值即可。点击流量清零。

注：对于由纺织材料与膜材复合的试样，应使膜材一侧面对水面；对于两面是纺织材料而膜处于中间的复合材料，可将试样面对水面一侧边缘被夹持环形部分的纺织材料小心地剥去，也可在相应部分涂上玻璃胶等粘合剂，以确保被夹持部分不漏水。

14、 安装好试件后，打开供压阀门，点击试验启动

15、保持压力恒定，每隔一定时间记录一次水位测量管高度。当渗流量基本温度（连续俩次记录值的变化率在5%以内），则可停止试验，以后一次测定的时间和渗流量为准。

16、按以上程序进行其余试样的实验，以平均值作为结果。

17、如需测定不同压力差条件下的渗透系统，可调整压差，重复以上步骤。

 四、试验完毕，打开高压仓放水阀，清理仪器表面，把常试仓压盖，高压仓底盘，多孔板擦干并涂上防锈油脂，如设备长期不用，可打开主机右下方的放水阀门，将系统内部的水全部放出，以防冻裂。
