MTSY-07型 土工合成材料渗透系数测定仪
所属分类：MTSY土工合成材料系列仪器说明书 点击次数：398 发布日期：2022-05-14
一、概述
本仪器依据JTGE50、GB/T19979.2、土工合成材料防渗性能。适用于各类非组织造土工布或其他材料为基材，以聚乙烯，聚氯乙烯等为膜材生产的非组造复合土工布（一布一膜，两布一膜），本设备操作简单，美观大方，性能稳定，方便使用。
二、技术参数：
1、精度0.5%
2、多孔板透孔ф3mm
3、积水器直径ф200mm
4、更大压力2.5MPa
5、试样尺寸ф200mm，有效截面积≥314平方厘米
6、压力泵自动供水，电压220v
7、压力调整范围：0~2.5MPa
8、外型尺寸：600×750×1220
9、整机重量：85Kg
三、安装与使用
1、连接电源，打开电源开关，液晶控制器启动。

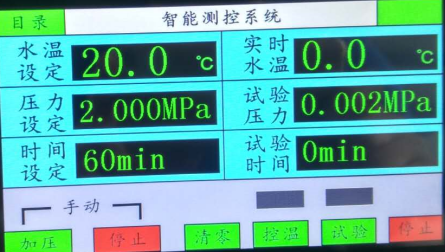

2、液晶控制器启动后，显示操作界面如图：
3、点击操作按钮，进行“操作设定”“时钟设定”“系统标定等”如图：
4、首先我们进行“操作设定”设定所需试验“压力”“时间”。
5、设定完所需试验温度 ，压力与时间后，
点击返回，回到主页面。
6、打开左侧前门，在水箱中加水过半
7、打开压力罐注水盖，加入纯净水，至水箱注满为止。
8、点击液晶控制器控温按钮，等待水箱温度达到设定温度后，温度到达设定温度后，先同时打开供压阀和泄压阀，让水循环，使压力罐的温度与水箱温度相同温度相同，然后在关闭泄压阀，使水流入高压仓底盘至刚好溢出。
9、将试样无褶皱地放在集水器内的网上，溢出多余水以确保夹样器内无气泡；将上盖板盖上，均匀地夹紧试样，在上盖板的水位测量管内加入少量水，读取刻度值。
注：对于由纺织材料与膜材复合的试样，应使膜材一侧面对水面；对于两面是纺织材料而膜处于中间的复合材料，可将试样面对水面一侧边缘被夹持环形部分的纺织材料小心地剥去，也可在相应部分涂上玻璃胶等粘合剂，以确保被夹持部分不漏水。
10、 安装好试件后，打开供压阀门，点击目录—操作设定，设置试验所需压力及试验所需的时间，按“试验”按钮如图：
，系统开始自动打压至设定压力。
11、保持压力恒定，每隔一定时间记录一次水位测量管高度。当渗流量基本温度（连续俩次记录值的变化率在5%以内），则可停止试验，以后一次测定的时间和渗流量为准。
12、按以上程序进行其余试样的实验，以平均值作为结果。
13、如需测定不同压力差条件下的渗透系统，可调整压差，重复以上步骤。
四、实验完毕，打开高压仓放水阀，清理仪器表面，把常试仓压盖，高压仓底盘，多孔板擦干并涂上防锈油脂，如设备长期不用，可打开主机右下方的放水阀门，将系统内部的水全部放出，以防冻裂。
