一、结构功能概述：

  本产品由箱体、内胆(工作室)、温湿度控制装置、加热制冷系统及加湿和气体循环装    置等组成。

1、 本机为立式框架结构，箱体由优质薄钢板冲制而成，外表喷塑，造型美观、大方。控制器、各类开关，按键和显示器均安装在箱体上部，操作直观方便。

2、 采用镜面不锈钢内胆，四角半圆弧易清洁，箱内搁板间距可调。

3、  温度控制器，采用7寸真彩触摸屏，操作更加方面，显示直观，可通过选配RS485通讯（含操作软件）、微型打印机功能，GSM短信模块，U盘存储模块，实现上位机实时监测与数据记录，数据实时打印，手机远程控制与监测，数据U盘存储，特别适用于实验室及分析仪器，其功能齐全，操作简单。

温度采用“超级模糊PID”控制，与传统的PID控制方式相比具有以下突出优点：

a．更小的温度超调、更快的稳定时间、更好的控温精度；

b．通常情况下无须PID自整定，不同类型的设备只需按说明书改变参数P、I、D即可；

c．若要达到更佳控温效果，可进行PID自整定，通常情况下全量程只需一次PID自整定；

d．无需门控开关，控制器自动判断开门，开门后温度超调更小，稳定时间更快；

e．带有开机预约功能。

4、 设备设有独立限温控制器，超过限制温度即自动中断加热发出报警，保证实验安全进行，不发生意外。

5、 箱体内有冷、热气流风道，由风机运转加强气体循环流畅，提高工作室内温度、湿度的均匀性。

6、 设备背面上方有电源进线及保险丝座，下方有放水阀、溢水口；右侧中部有加水口并配有加水水桶。

7、 具有超温报警、压缩机延时、自动化霜、自动压缩机开启保护等功能。

8、 箱体左侧设有一直径Ф40mm测试孔，为用户进行有关测试时提供方便。

二、技术性能指标

三、使用工作条件

1．设定周期范围：0～250；段数设定范围：1～30；每段时间设定范围：0～9999分钟；

2．温度测量范围： -50～110℃；温度设定范围0～100℃；湿度测量范围：0～RH；

3．显示值基本误差：< 0.5%；

4．RS485通讯：多可同时连接32台此系列恒温控制器；

5．工作环境：电源电压：220V±10%；

环境温度：0～50℃；

相对湿度：<85%RH；

6、环境温度：5-35℃（如设定温度≦10℃时，环境温度≦28℃）。

7、培养箱周围无强烈震动及腐蚀性气体。

8、培养箱应避免阳光直射或其他冷热源的影响。

9、周围无高浓度粉尘，除了保持水平安装外设备与墙壁之间应预留至少20公分的间隙。

10、应安装在通风良好的地方。

四、安全注意事项

1、为保证设备试验的安全，请安装外部保护接地，并按设备铭牌要求供给电源。

2、设备严禁用于易燃、易爆、有毒、强腐蚀物品的实验。

3、设备应保证水平安装，新机安装停放24小时才能开机运行，以防止运输造成的压缩机油外流。

4、箱体内温度≧50℃时，请勿设定低温，以免打开制冷压缩机，以保证压缩机长寿命运行。

5、有报警提示时排除，不可强制开机。

6、详细阅读本设备说明书，方可操作本设备。

五、操作注意事项

1、设备开机程控器内部参数除说明书中允许修改外，切勿修改。

2、先将水桶座固定在箱体左侧的位置上，把螺丝紧固好，水管连接好，把水桶加满水放入水桶座。发现缺水时及时补充。

3、水源应采用净化水，不能采用酸度较高，含有杂质的水源，以免产生腐蚀。

4、在低温试验（10℃以下时），加湿系统处于保护关闭状态，此时无加湿。

5、试验环境高于35℃或箱内使用温度高于50℃，严禁设定低温。

6、不准用酸和碱及其他腐蚀性物品擦洗内外表面，可用中性洗涤剂定期清洗，干布擦净。

7、当设备不用时，应切断电源，并保持内外干燥、干净。

8、箱内加湿水槽应定期清洗，以防水中杂质侵蚀水槽。

9、严禁从高温高湿直接转换至低温低湿设置状态。

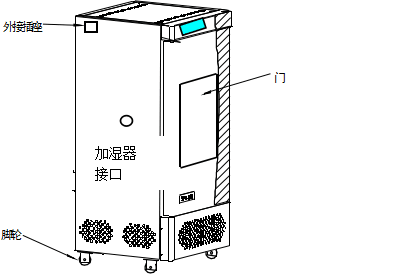

六、产品示意图

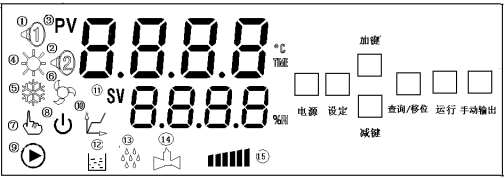

七．面板指示及说明

指示灯：

1. 报警1指示灯：上/下偏差报警亮

2. 报警2指示灯：值报警亮

3. PV显示器：显示测量温度、根据仪表状态显示各类提示符、查询状态下的运行时间，测量温度，测量湿度。

4. 加热灯：加热输出时亮 ；

5. 制冷灯：压缩机延时闪烁，压缩机制冷输出时亮；

7. 手动输出：手动输出时亮

6. 风机灯：快速风机输出时亮，慢速风机闪烁；

8. 第二路手动输出

9.  运行灯：运行时常亮

10. 查询灯：查询状态下亮

11．SV显示器：显示湿度测量值、查询时显示周期。段数；设定温度；设定湿度；设定时间；参数状态下，根据仪表状态各类参数值；有湿度控制时显示温度测量值；无湿度控制时显示温度设定值。

12．水位指示灯：当缺水时亮；

13加湿灯：加湿状态下亮

14.化霜指示灯：当有化霜输出时亮；

15、光柱显示：根据设定光照度显示光照级数（无光照时显示加热输出大小）

按键说明

A电源键：开启上电键

B设定键：设定参数键；

C加键∧：在设定状态和内部参数状态时，点击该键设定值加一；在标准状态下长按启动停止温度自整定；

D减键∨：在设定状态和内部参数状态时，点击该键设定值减一；在标准状态下长按启动停止湿度自整定；在具备第二路手动输出时点按启动或者停止第二路手动输出（辅助输出触点）。

E查询/移位键：用于参数的移位和进入查询状态,在标准状态下长按移位键可开关显示（干湿球测湿度）；

F运行键：长按启动运行或停止；

G手动输出：按该键，控制继电器输出，用户可以用来控制一个手动输出。

八．各功能的调出操作

  1. 控制器上电经过自检后，液晶屏的上排显示温度测量值，下排显示湿度测量值，该状态为标准状态；

2. 在标准状态下，点按查询/移位键，液晶屏的上排显示运行时间，下排显示周期·段数，再点按查询/移位键，依次上排显示测量温度，下排显示设定温度；上排显示测量湿度，下排显示设定湿度（YLQH201无此显示）；上排显示运行时间，下排显示设定时间，上排显示干球温度，下排显示湿球温度（干湿球测湿度才有）。再点按返回。

3. 在标准状态下，长按运行键，如果控制器在运行状态，则进入停止状态；如果控制器在停止状态，则开始运行；

4.当测量湿度高于99％RH时，液晶屏的下排指示窗显示“       ”。当湿度低于5％RH时，液晶屏的下排指示窗显示“       ”。

5.当测量温度高于上限时，液晶屏的上排指示窗显示“        ”。当温度低于下限时，液晶屏的上排指示窗显示“        ”。

6.正确设置好Cb,JS参数，当温度设定值大于温度制冷启动点Cb,且湿度设定值大于加湿启动点JS时，控制器运行在切换式模式（压缩机时开时停，设置好Cr,CL,Sr,SL参数），否则控制器运行在平衡式模式（压缩机一直运转，须设置好DT参数，让压缩机工作一段时间后自动化霜）。Cb参数一般设置为在没有加热的情况下，环境温度加上光照所产生的温度，JS一般设置为在没有加湿的情况下，达到设定温度后的湿度；如果不想压缩机一直工作，则可以将Cb，JS设置为小。

7.当30段运行结束后，运行周期加1，继续循环运行。如有任何一段时间设定为零，程序将自动循环前面几段。如设定周期为零时，程序将一直循环运行下去。

8.当运行周期达到设定的周期后，程序将自动结束，温度显示窗显示END,蜂鸣器鸣叫，运行指示灯灭，所有输出关闭。此时可以长按启动键重新启动。

9.超温报警，此控制器有两个报警，AL为上下偏差报警，当温度测量值>=( 温度设定值+AL)℃时，关加热，报警灯1亮。当温度测量值<=(温度设定值-AL)℃时，关制冷，报警灯1亮。AP为值报警，当温度测量值>=AP℃，蜂鸣器连续鸣叫，光照关闭，关加热，关制冷输出，如果一分钟以后仍未消除报警，那控制器将自动切断总开关K1。并且，K1要重新上电以后才能恢复。蜂鸣器报警时，

10.可按下任意按键消除蜂鸣器报警声

11．水位指示灯：当缺水时亮；

12加湿灯：加湿状态下亮

13.化霜指示灯：当有化霜输出时亮；

14、光柱显示：根据设定光照度显示光照级数（无光照时显示加热输出大小）

15按键说明

电源键：开启上电键               B设定键：设定参数键；

C加键∧：在设定状态和内部参数状态时，点击该键设定值加一；在标准状态下长按启动停止温度自整定；

D减键∨：在设定状态和内部参数状态时，点击该键设定值减一；在标准状态下长按启动停止湿度自整定；在具备第二路手动输出时点按启动或者停止第二路手动输出（辅助输出触点）。

 E查询/移位键：用于参数的移位和进入查询状态,在标准状态下长按移位键可开关显示（干湿球测湿度）；

F运行键：长按启动运行或停止；        G手动输出：按该键，控制继电器输出，用户可以用来控制一个手动输出。

九.请启动自整定功能：

①在标准状态下，长按增加键，启动温度自整定，此时℃闪烁，自整定结束后℃常亮，得出一组新的PID温度控制参数， 如想取消自整定，则长按增加键可退出；

②在标准状态下，长按减少键，启动湿度自整定，此时%RH闪烁，自整定结束后%RH

常亮，得出一组新的PID湿度控制参数，如想取消自整定，则长按减少键可退出；

③自整定时只能选择温度自整定或湿度自整定，两者不能同时进行；

13、预约开机功能：当选择预约开机时，上电后处在停止状态，预约时间倒计时且预约开机灯亮，预约时间（rc）到自动开始工作。

14. 在标准状态下，点按设定键，则液晶屏的上排显示Lc，调Lc=8按设定键可进入30段程序阶层的参数设定状态，按∧/∨键修改，长按设定键退出；

30段程序阶层菜单如下在标准状态下

15. 在标准状态下，点按设定键，则液晶屏的上排显示Lc，调Lc=18长按设定键4秒以上可进入内部运行参数的设定状态，如要修改参数，需先按查询/移位键，将
