一、概述

    本仪器依据JTGE50土工合成材料平面内水流量的标准研发设计。适用于各类具有透水性能的土工织物在法向水流下垂直渗透的测量，性能稳定，方便实用.

二、主要特点

1、彩色大屏幕触摸屏控制系统，数显自动计时

2、可控恒温，带加热、制冷系统

3、供水系统、配备水源水箱

3、试样夹持器高强度合金铝制结构

4、带溶解氧测量装置

三、技术参数：

   1.、试样尺寸：ф80mm

1、外型尺寸：700×650×1850mm

2、整机重量：120Kg

3、时间计数范围：0~999S

4、温度范围：5~80℃6、温度精度：±0.5℃

5、溶解氧分析仪：范围 0-20mg/L，0-200%，

0-400hPa

6、溶解氧分析仪：精度±1.5%FS 重复性±

0.5%FS

7、溶解氧分析仪：分辨率 0.01 mg/L, 0.1%，1 hPa

8、电源电压：220v 50Hz

四、操作准备

  1、 设备安装稳定后，连接注水口，在设备下方储存水箱内充满适量的水。

        2、接入电源

五、使用方法

  1、将试样置于含湿润剂的水中，至少浸泡12h直至饱和并赶走气泡。湿润剂采用0.1%V/V的烷基苯硫磺酸钠。

2、打开开关电源。电源指示灯亮起。

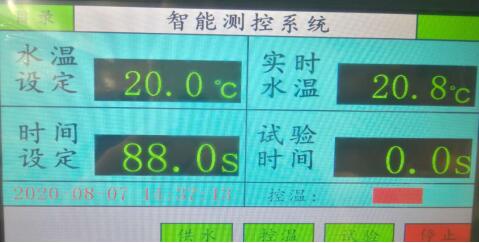

3、电源开启后，液晶控制器启动， 如图：

4、启动后，点击目录，根据所需标准，填写水温与时间设定。如图：

5、设定好，试验水温与时间后，点击返回，返回主页面。

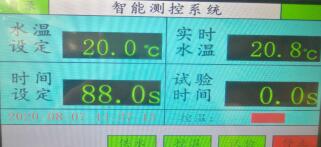

6,、返回主页面后，点击控温，控温指示灯亮起，压缩机与加热管启动，使水箱内达到设定温度。如图：

7、控温启动后，准备安装试件。

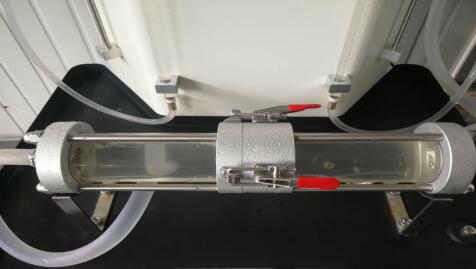

8、取下高压仓，安装试件于夹持器试样要求：试样应清洁，表面无污物，无可见污物或折痕，不得折叠，并应放置于平处，上面不得施加任何荷载。然后安装好高压仓，依次平衡力加紧高压仓。如图：

   9、试件安装完成后，点击液晶控制器上供水按钮，设备开始供水，使高压仓内，充满试验温度的水。

10、充满后，开始操作调节阀门与两边可以滑动的储存水罐。如图：

10、直至两侧水位达到50mm的水头差。关掉供水，如果试样两侧的的水头在5min内不能平衡，查找是否有未排干净的空气。

   11、排除空气后，再次冲水，调整水流，使水头差达到70mm±5mm，记录此值。到1mm。

12、待水头稳定30s后在规定的时间周期内，点击液晶控制器“试验”按钮，在右侧调节水罐的溢水口取水

13、分别对更大水头差0.8, 0.6, 0.4和0.2倍的水头差。重复以上程序，从更高流速开始到更低流速结束，并记录下相应的渗透水量和时间。

14、记录水温，到0.2℃。

15、结果的计算请依据相应标准。

五．试验完毕打开放水阀，排净各部位水。清洁仪器表面。

六．试验报告

试验报告应包括以下内容：

（1） 样品名称、规格型号和状态描述；

（2） 样品状态的描述;

（3） 试验日期；

（4） 渗透仪规格型号、主要技术指标；

（5） 试样有效过水面积；

（6） 测定全部渗透性能时，每个试样的流速对水头损失曲线的集合；

（7） 水头差50mm时的流速指数（VI50）,如给出垂直渗透系数和透水率；

（8） 水温范围；

      （9） 任何偏离规定程序的详细说明。
