一、概述

本仪器依据JTGE50、GB/T19979.土工合成材料耐静水压的标准研发设计。适用于各类土工材料的防渗性的测量，性能稳定，方便实用。

二、技术参数：

   1、精度0.5%

   2、多孔板透孔ф3mm

   3、积水器直径ф200mm

   4、更大压力2.5MPa

   5、试样尺寸ф200mm，有效截面积≥200平方厘米

   6、压力泵自动供水，电压220v

   7、压力调整范围：0~2.5MPa

   8、外型尺寸：600×750×1220

   9、整机重量：150Kg

三、安装与使用

1、连接电源，打开电源开关，液晶控制器启动。

2、液晶控制器启动后，根据试验切换控制器显示操作界面如图：

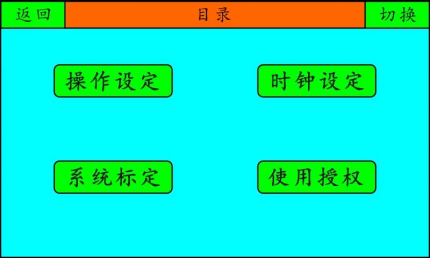

3、点击操作按钮，进行“操作设定”“时钟设定”“系统标定等”如图：

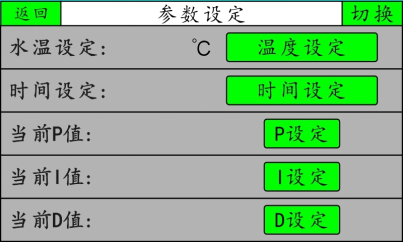

4、首先我们进行“操作设定”设定所需试验“温度”“时间”。如图

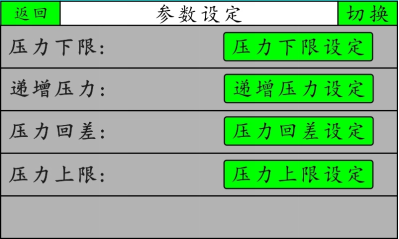

点击切换设定“压力”

5、设定完所需试验温度 ，压力与时间后，

点击返回，回到主页面。

6、打开侧门，在水箱中加水过半

7、打开压力罐注水盖，加入纯净水，至水箱注满为止。

8、点击液晶控制器控温按钮，等待水箱温度达到设定温度后，温度到达设定温度后，先同时打开调压阀和泄压阀，让水循环，使压力罐的温度与水箱温度相同温度相同，然后在关闭泄压阀，使水流入高压仓底盘至刚好溢出。

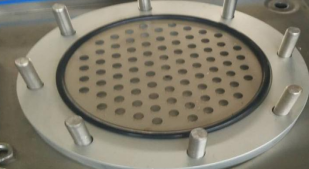

9、将试样无褶皱地放在集水器内的网上，溢出多余水以确保夹样器内无气泡；将多孔板盖上，均匀地夹紧试样。

耐静水压如图；

注；对于由纺织材料与膜材复合的试样，应使膜材一侧面对水面；对于两面是纺织材料而膜处于中间的复合材料，可将试样面对水面一侧边缘被夹持环形部分的纺织材料小心地剥去，也可在相应部分涂上玻璃胶等粘合剂，以确保被夹持部分不漏水。

10、 安装好试件后，打开供压阀，点击“试验”按钮如图：

使夹样器内的水压上升至0.1MPa，如能估计出样品耐静水压的大致范围，也可直接将水压加到该范围的下限开始测试。保持上述压力至少1h，观察多孔板的孔内是否有水渗出。如试样未渗水，以每0.1MPa的级差逐级加压，每级均保持至少1h，直至有水渗出时，表明试样有渗水孔或已出现破裂，记录前压力即为该试样的耐静水压值，至0.1MPa。

注：多孔板的孔内出现水珠时，如将其擦去后不再有水渗出，则可判断这是试样边缘溢流造成的，可继续试验；如将其擦去后仍有水渗出，则可判断是由于试样渗水造成的，试验可以终止。如只须判断试样是否达到某一规定的耐静水压值，则可直接加压到此压力值并保持至少1h，如没有水渗出，则判定其符合要求。按照程序测定其余试样耐静水压值。如果3个值差异较大(较低的2个值相差超过50%），则应增加测试试样。

11、以上3个试样实测耐静水压值中的更低值作为该样品的耐静水压值；如果实测值超过3个，以更低的2个值的平均值计，如只有1个值较低且低于次低值50%以上，则该值应舍弃。

 12、检验结果计算依据相关标准进行。

 四、实验完毕，打开高压仓放水阀，清理仪器表面，把试件压盖，高压仓底盘，多孔板擦干并涂上防锈油脂，如设备长期不用，可打开主机右下方的放水阀门，将系统内部的水全部放出，以防冻裂。
