TSY-17型 钠基膨润土耐静水压测定仪
所属分类：TSY土工合成材料系列仪器说明书 点击次数：426 发布日期：2022-05-19
一、 概述
钠基膨润土防水毯耐静水压测定仪按JG/T193钠静水压测定标准设计制造。适用于各种钠基膨润土防水毯的耐静水压的测定，具有结构紧凑、操作简便等优点。
二、主要技术参数
1.试件尺寸：Φ55mm
2.更大压力2.5MPa
3.电源电压：220V
4.外形尺寸：600×750×1200mm
5.整机重量：150Kg
三、 原理
1、在钠基膨润土防水毯两侧压差达到一定值后，防水毯就会被破坏。逐级增加试样两侧水力压差，并保持一定时间，当出水口有水流出时，表明试样受到破坏，也就获得了试样的耐静水压值。

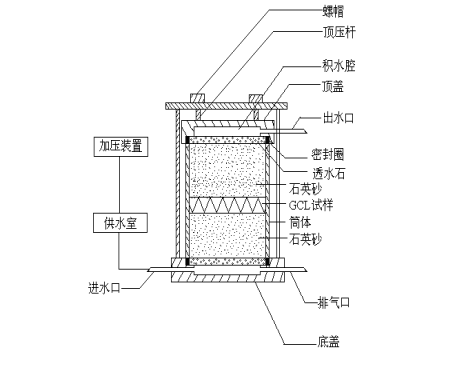

2、耐静水压试验采用南55型渗透仪，如图B.1所示，其中渗透容器主要由透水石、圆筒及顶盖和底盖组成。
图 渗透仪装置
四、试验方法
1、 在距膨润土防水毯边缘100mm以上的位置上，画出直径与南55型渗透仪的试桶内径大小相同的圆形弧线，用滴管在圆形弧线周边滴适量水，5min后按圆形弧线裁切试样。
2 、将透水石放在南55型渗透仪的底部，在透水石上铺一层石英砂，将一块试样放在石英砂上，试样周围空隙部分用膨润土粉料添满压实，其高度与试样的高度相同，在试样的上面填满细砂，然后盖上另一块透水石和顶盖，拧紧螺帽，打开加压阀门给供水室适当加压.
3、压力设定：开机后按“目录”“键进入操作设定，设定试验需要的参数，设定好后返回主界面开始试验。
4、实验开始前，可先在可仪器内测的压力罐内加满水，以减少加压时间，在实验时确保左侧门上的水箱内保持有足够的水，以免压力无法上升。
五、标定
点击“目录”选择“系统标定”密码“123”输入标定的数值进行标定即可。
六、实验完毕，打开排气、放水阀，清理仪器表面，把常试仓压盖，仓底盘，擦干并涂上防锈油脂，如设备长期不用，可打开主机内部压力罐的放水阀门，将系统内部的水全部放出，以防冻裂。
