一、 概述

    导热系数综合测试系统是依据GB/T l0294标准设计制造，用于检测绝热材料导热系数的专用设备。

导热系数(或热阻)是保温材料主要热工性能之一，是鉴别材料保温性能质量的主要标志。近几年来，随着建筑节能法规的出台，我国对建筑节能越来越重视。因此，准确测定该参数是十分必要的．对于合理选材具有十分重要意义。

二、 主要技术指标

[1] 试件规格300X300(mm);厚度10～40(mm)(优选厚度25mm)

[2] 导热系数检测范围：0.010-3.000 (W/(m.K)

[3] 冷板温度5℃～50℃

[4] 热板温度：室温～80℃

[5] 测试准确度≤2％

[6] 测试重复性<1％

[7] 电源电压AC 220V  总功率2KW

[8] 使用环境：带空调的实验室内23±2℃

[9] 外型尺寸：长×宽×高:800 × 600 × 1600(mm)

三、 工作原理

导热系数测定仪，采用双试件测定装置，防护热板组：包括加热单元、冷却单元。

加热单元分为在中心的计量单元和由隔缝分开的环绕计量单元的防护单元，并装有绝热装置。

加热单元采用双热面加热器冷板与双热面对称布置，根据试件的厚度设定移动冷板的空间将被测试件垂直放置在两个相互平行具有恒定温度的平板中，在稳定状态下，试件中心测量部分具恒定热流，通过测定稳定状态下流过计量单元的一维恒定热流Q、计量单元的面积A、试件冷、热表面的温度差△T，可以计算出试件的热阻R，根据试件厚度，就可以准确计算出试件的导热系数入的值。

四、 主要结构特点

    1、双试件装置，双面热板，双面冷板采用世界更的高分子材料，它具有耐高温柔软，导热等功能，与试件可紧密接触提高测定导热系数值的度。

  2、制冷系统采用全封闭压缩机组运转噪声小，降温速度快，使用寿命长等优点。

  3、导热系数测定仪冷却单元与制冷系统的蒸发器连成一体化的冷却方式，不但节约了原材料，而且提高了制冷效果。

  4、装夹试件完全自动化，根据试件的厚度设定移动冷却单元与热单元的空间只需点击加紧按钮，即可夹紧。

  5、微机控制系统，完成检测信号

    采集处理，温控、时控、状态恢复、报表打印等功能。

五、操作方法

    1、  开机操作规程：打开主机后方盖板可见不锈钢水箱，打开水箱上盖加注防冻液25公斤。接通检测仪电源，打开计算机，点击电脑右侧电源开关，再按下电脑右下方的电脑启动按钮，启动计算机。

2、测试操作规程

 开计算机，进入“联机”及“脱机”选择界面，如图1所示：

图1：登录界面

如果需要做试验，则点击“联机”按钮。点击“联机”按钮或者“脱机”按钮后进入图2所示的界面，此时仪器正常工作，可进行下一步操作，则进入图2所示的系统主界面：

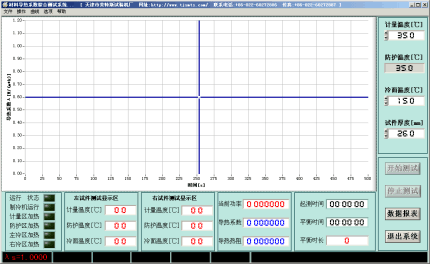

                  图2 系统主界面

在“联机”状态下，点击菜单中的“导热系数检测”如果系统成功启动，则进入图2所示的界面。

在材料导热系数测定过程中如果要查看曲线图，可选择“曲线”菜单中的某个菜单项，此菜单项会显示各个参量的数据曲线图，点击想查看的曲线图，则系统可进行曲线操作。如图3和图4所示：

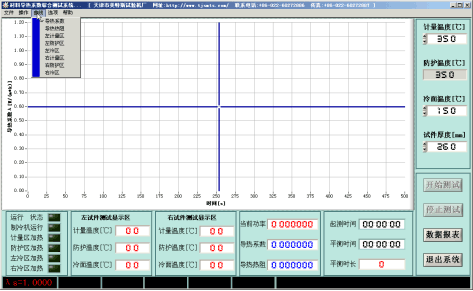

图3：选择显示的曲线

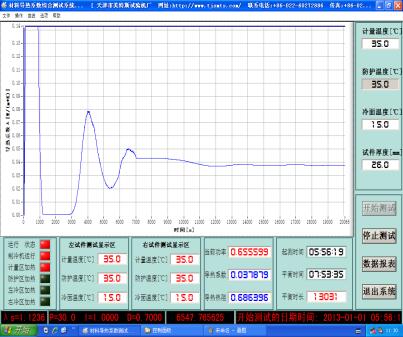

图4：测试工作状态

3、检测操作步骤：

  步：在“输入”栏的下方选择测试点：

系统默认测试点为点，既冷板温度15℃，热板温度35℃，防护温度35℃。

第二步：在“输入”栏的下方试件厚度框填入被测试件厚度，单位mm, 系统默认值26mm。设备的被测试件厚度范围10～40mm。要求两块被测试件的厚度相等，并且为同一批产品。否则可能造成导热系数的不确定或无法检测。

第三步：将两块被测试件放入检测箱内后，点击右侧的实体按钮，分别加紧左右两边的试件，保证试样箱的密封完好。

注：当仪器锁紧试样箱加紧装置时，在操作前盖板门时，切记请勿触摸仪器易夹到手的位置。

被测试件要求，制作300X300mm试样两块，厚度<40mm，对于硬质材料试样，表面不平整度，应小于厚度的±2％。

第四步：点击主界面的“开始测试”按钮，检测仪进入导热系数检测阶段。

 实时显示：导热系数检测是自动进行的，实时的显示时间、温度、计量功率等数据。

 达到稳定时间：“稳定”的条件是检测的冷板温度、热板温度、防护温度均与设定的温度相等，从开始检测到达到稳定的时间，因检测点、环境温度的不同一般在1.5到3小时可以达到稳定。

 稳定时间：在温度稳定后开始以秒为单位记时，如果温度变化后再稳定将重新记时。当功率稳定后，导热系数也随之稳定（小数点后3位稳定，稳定时间在10000秒及以上就可以确定导热系数。

第五步：在测试进程中，您可随时终止测试进程，操作方法为：点击主界面的“停止测试”按钮即可。

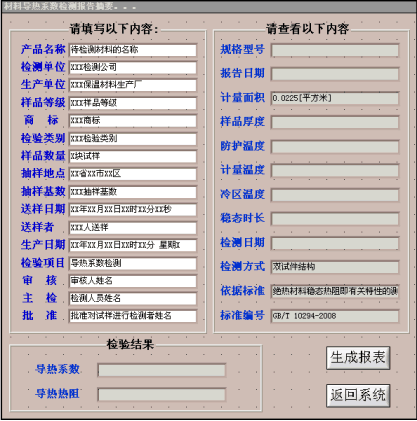

第六步：导热系数稳定后，可点击窗口右下角的“打印检测报告”，停止检测，显示如下界面：

将相关内容填入输入框，然后，点击“生成报告”按钮即可生成以Word为基础的报告文档。

   第七步：全部内容填写完成后。点击窗口右下角的“生成报告”按钮，系统调用Word软件，显示如下界面：

   表1 样本测试具体内容

          “待检测材料的名称”材料导热系数检测报告

序号	名   称	内       容	序号	名   称	内       容
1	产品	待检测材料的名	17	规格	300×300×26.0[mm]
2	检测	XXX检测公司	18	报告	2013-03-30 15:13:17
3	生产	XXX保温材料生产	19	计量	0.0225[平方米]
4	样品	XXX样品等级	20	样品	26.0[mm]
5	产品	XXX商标	21	防护	34.9[℃]
6	检验	XXX检验类别	22	计量	35.0[℃]
7	样品	X块试样	23	冷区	14.8[℃]
8	抽样	XX省XX市XX区	24	稳态	0[S]
9	抽样	XXX抽样基数	25	检测	2013-03-30 14:19:03
10	送样	XX年XX月XX日XX	26	检测	双试件结构
11	送  人	XXX人送样	27	依据	绝热材料稳态热阻即有关特性的测
12	生产	XX年XX月XX日XX	28	标准	GB/T 10294-2008
13	检验	导热系数检测	29		检测结果
14	审	审核人姓名	30	导热	0.023524[W/(m·K)]
15	主	检测人员姓名	31	导热	1.105251[m*m/(K·W)]
