TSY-16型 钠基膨润土防水毯渗透系数测定仪
所属分类：TSY土工合成材料系列仪器说明书 点击次数：413 发布日期：2022-05-19
一、 简介
本测定仪依据JG/T193 钠基膨润土防水毯渗透系数的测定之标准，研发制作，适用于钠基膨润土防水毯一定压差作用下会产生微小渗流，测定在规定水力压差下一定时间内通过试样的渗流量及试样厚度，即可计算求出渗透系数。
二、 技术参数
1. 试样尺寸：￠70mm
2. 更大试验力：40KPa
3. 外形尺寸：600X750X1900
4. 整机重量：150Kg
5. 蓄水器上每毫米刻度等于0.94985ml
6、电源：220V
三、试验程序
1.⑴裁剪两张直径70mm±2mm的滤纸，在一个装有去离子水或除去水的容器内浸渍两块透水石和滤纸。在底盖一侧涂上一层薄薄的高真空硅脂。在渗透室基座上安装一块透水石，在透水石上面依次铺上滤纸、试样和滤纸，然后在放一块透水石后安装上顶盖。围绕试样放置柔性薄膜（薄膜应能承受足够的液压），然后在试样两端安装“o”型圈。

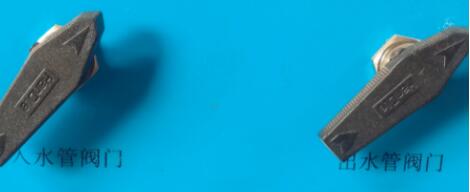

2.供水排气 ：把水箱里加满水，点击屏幕右上角供水开上水，打开下游控制阀门、上游控制阀门和渗透室供水阀门使渗透室，上游水罐、下游水罐（内部的刻度管一半水）充满水，连接供水室和渗透室的管路，同时接通整个水利系统，关闭供水。在渗透室上作用一个较小的指定压力（10KPa），在试样上部和下部施加更小的压力（5kpa），使整个水利系统的水都流动起来，然后打开排气管线上的阀门(出水阀门，入水阀门，试样上排气阀，试样下排气阀，排出入水管线、出水管线和排气管线中的可见气泡以及柔性薄膜内试样上部和下部的可见气泡。
3. 试样饱和：行压力设定设定好压力后点击控压
调节渗透室初始压力为35KPa,调节试样上部和下部的初始压力为15kpa.给渗透室及试样上部和下部缓慢增压，保持此状态48h,使试样达到饱和状态。
4.进行渗透系数测量实验：增加试样下部的压力至30KPa,待压力稳定后开始测定渗透系数。每个1h测试一次通过试样的流量及横跨试样的水压差。当符合下列几点规定时，可结束实验：⑴8h内测试的次数不得小于3次；⑵后连续三次测试中，进口流量和出口流量的比率应该在0.75～1.25之间；⑶后连续3次测得的流量值不应有明显的上升或下降的趋势；⑷后连续3次测得流量值在平均流量取出试样，测量并记录试验结束时试样的高度和直径。

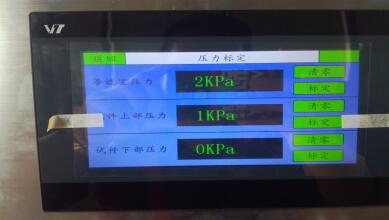

压力标定：
点击“目录”选择系统标定进行压力标定。
四、试验完毕，清洗仪器，以备下次使用。
