MTSJCJ-2型塑料检查井抗冲击试验机

商品编号:

产品品牌:

产品类型:

产品颜色:

点击次数:501

上架时间:2024-01-29

全国服务热线:

我要询价

产品描述

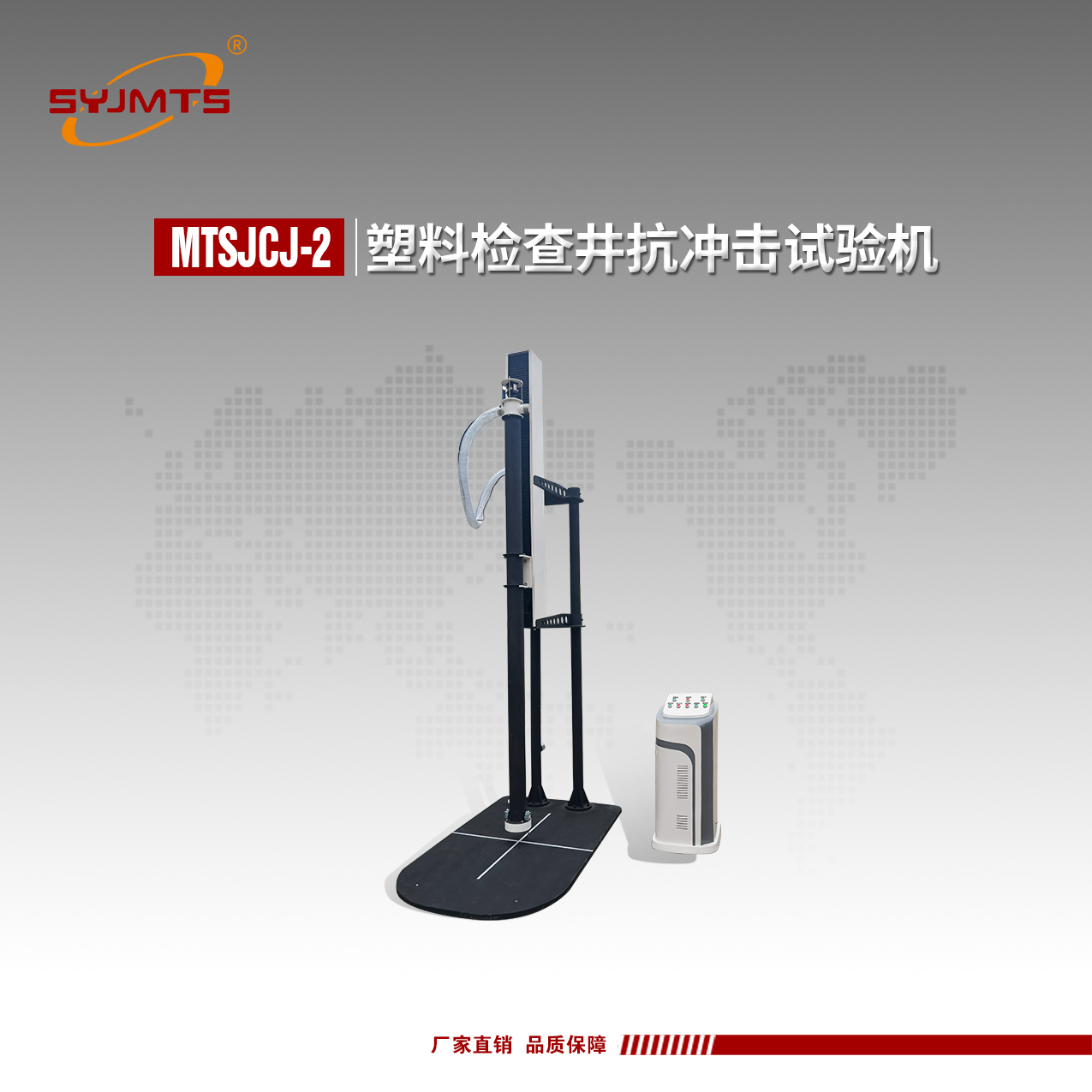

MTSJCJ-2型塑料检查井抗冲击试验机

产品概述:用于测试塑料检查井井底座、井筒壁抵抗冲击的性能,是塑料检查井检测机构、生产、施工单位的测试仪器。

  锤头曲率半径为50mm、质量为1 kg的落锤从距冲击点2.5m的高度自由落下,冲击井底座主流槽的中间部位,冲击完成后,观察井底座有无破裂或其它影响井底座性能的现象,用以评价其抗冲击性能,具有自动测量冲击瞬间冲击速度,及时捕捉落锤,防止二次冲击等功能。

主要特点:

1、模块化设计,主要包括试样支撑座、升降装置、护管落锤装置、动力系统、控制单元

2、采用真空提锤原理,吸力大,效率高。锤体自由落下,冲击试样,冲击后及时捕捉锤体,并高速提锤至冲击高度,防止二次冲击试样

3、悬臂式可升降结构设计,具有开放的测试空间,便于试样安装。冲击前,落锤被吸附在护管内,随护管一同伸入到检查井底部流槽中间处,护管定位后,按冲击键,落锤自由落下,冲击后,自动控制及时捕捉冲击锤,冲击锤再次被吸附在护管内。试验完成后将护管升起,操作过程安全可靠。流槽冲击试验时,适用检查井井井底座直径范围:Ф315mm~Ф1600mm

4、护管竖直安装,内壁粗糙度小于0.8,摩擦低,落锤速度不少于理论的95%。护管定位检测装置安装在护管底端,使护管自动下降距冲击点50mm处停止,也可按停止键升降范围内任意点定位

5、限位传感器双冗余设计应用,使护管升降定位控制更安全可靠。

执行标准:

BSEN 13598-2:2009《无压埋地排雨水和排污水用塑料管道系统一未增塑聚氯乙烯(PVC-U)、聚丙(PP) 和聚乙烯(PE)-附件D》

DBJ53T25-2010《塑料排水检查井应用技术规程》CJ/T326-2010《市政排水用塑料检查井》CJ/T233-2006《建筑小区排水用塑料检查井》

技术参数:

1、井底座直径范围 Ф315~Ф1600(mm)

2、侧壁冲击井底座直径范围 :Ф315~Ф1400(mm)

3、落锤冲击高度:2.5m

4、冲击锤型:D90

5、锤体质量:1.0kg

6、护管升降行程:1.5m

7、提锤方式:真空吸附

8、气源:0.5MPa~0.8MPa压缩空气

9、电源:AC220V 50Hz
