一、目的和适用范围

   本章适用于具有透水性能的各类土工织物和片状土工合成材料。依据SL235土工合成材料垂直渗透系数标准研发设计。适用于各类土工材料垂直渗透的测量、性能稳定、方便实用。

二、试验设备

  1、垂直渗透试验仪：包括安装试样装置、供水装置、恒水位装置与水位测量装置。

  2、安装试样装置：试样有效过水面积应不小于20平方厘米，应能装单片和多片土工织物试样；试样密封应良好，不应有渗漏。

  3、恒水位装置：容器应有溢流装置，在试验过程中保持常水头；并且容器应能调节水位，水头变化范围为1-150mm。

  4、水位测量装置：水位测量应准确至1mm

  5、对安装的系统应做空态（无试样）率定，以确定设备自身的水头损失，在进行试样渗透系数计算时予以修正。

三、试验设备

  1、试验用水应为无杂质脱气水或蒸馏水。

  2、按规定裁剪试样、进行状态调节

  3、试样数量应符合下列规定:

   （1）单片试样应不少于5个。

   （2）多片试样应不少于5组。

四、操作步骤

  1、试样应充分饱和，试样安装操作过程中应防止空气进入试样，将安装试样装置放上,尽快安装,应防止试样内水的流失（无纺织物多片试样试验时试样的压缩不得超过10%）。打开电源开关，点击启动供水，控温。

  2、向下游容器内注水,使水自试样底部徐徐向上渗出并排气,逐渐使水漫过试样。点击下降调节下游水位，使其降到更低，调节上游水位,使高出下游水位,水从上游流向下游,并溢出。

  3、点击上升缓慢提升下游水位，待上下游水位差△h稳定后，测读△h，开启计时器，用量筒接取一定时段内的渗透水量，并测量水量与时间，测量时间应不少于10s，测量水量应不少于100ml。

  4、调节下游水位，改变水力梯度，重复2、3条。作渗透流速与水力梯度的关系曲线，取其线性范围内的试验结果，计算平均渗透系数。

  5、做完试验后，点击供水停止，试验完成。

五、触屏操作控制

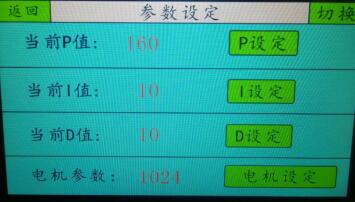

1.点击目录，进入操作设定。

2.可以设置取水时间，和温度设定，点击切换，可以设置控温参数和电机参数。当温度控制上下浮动较大时可以适当修改P/I/D值。当右侧平衡罐的上升下降速度过快或过慢时，可以适当修改电机参数设定。

六、计算

              v∮

垂直渗透系数按 K₂₀₌————η计算

           A△ht

     K₂₀____试样20℃时垂直渗透系数，cm/s：

     V——渗透水量，cm³

    ∮——试样厚度，cm²

     A——试样过水面积，cm²

     △h——上下有水位差，cm

     T——通过水量V的历时，s

    η——η水温修正系数，见表8.5.1

V

 透水率按式 Ψ₂₀₌————η计算

           A△ht

       Ψ₂₀————试样20℃时℃透水率，s^-1

按规定分别计算渗透系数与透水率的平均值、标准差和变异系数。
