MTSY-20型 土工膜渗透系数测定仪
所属分类：MTSY土工合成材料系列仪器说明书 点击次数：351 发布日期：2022-05-16
一、简介
本仪器依据标准《SL235土工合成材料》设计制作，适用于各类土工膜在水压作用下渗透系数的试验方法，适用于具有防水性能的各类土工膜，性能稳定，方便实用.
二、技术参数
1.积水器直径：ф 70mm
2.更大压力：1MPa
3.试样尺寸：ф80 mm，过水面积＞20cm²
4.压力泵自动供水：电压220v
5.压力调整范围：0~1.0MPa
6.外型尺寸：85×44×124cm
7.整机重量：150Kg
三、安装与使用
1、连接电源，扭动电源开关，电源指示灯亮起，液晶控制器启动。

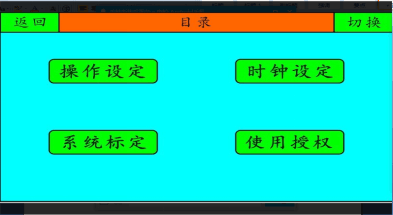

2、液晶控制器启动后，根据试验切换控制器显示操作界面如图：
3、点击操作按钮，进行“操作设定”“时钟设定”“系统标定等”
![]2RYB[IIIA[6@24[CXYA0)H.png](/uploads/image/20220517/1652756932326296.png "1652756932326296.png")

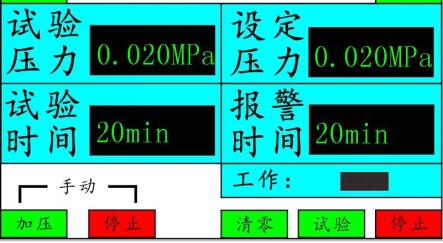

4、首先我们进行“操作设定”设定所需试验“压力”“时间”。
5、设定完所需试验 压力与时间，压力回差后， 点击返回，回到主页面。
6、打开侧门，在水箱中加水过半
7、打开压力罐注水盖，加入纯净水，至水箱注满为止。
![9H]_PC1IZ[SQ7WQ}G6KZWL4.jpg](/uploads/image/20220517/1652756966291981.jpg "1652756966291981.jpg")
8、点击液晶控制器的加压，等待水注满后，底盘至刚好水溢出。将试样无褶皱地放在集水器上，溢出多余水以确保夹样器内无气泡；将上压板盖上，均匀地夹紧试样。
注意；对于由纺织材料与膜材复合的试样，应使膜材一侧面对水面；对于两面是纺织材料而膜处于中间的复合材料，可将试样面对水面一侧边缘被夹持环形部分的纺织材料小心地剥去，也可在相应部分涂上玻璃胶等粘合剂，以确保被夹持部分不漏水。
![Z4{]{92OID51{G{`9ZXK17N.jpg](/uploads/image/20220517/1652757247825834.jpg "1652757247825834.jpg")
9、 安装好试件后，点击“试验”按钮
打开试样容器，注满水，依次放密封圈、试样、透水石与压环，夹紧试件。
调压阀渐渐加压，无特殊要求应加压至100kPa,同时检查管路跟各接头是否有渗漏。压力加至规定值10min后记录读数，同时测记水温。读数时间间隔宜视渗水量而定，渗水量大的3到5分钟读数一次，渗水量很小时每隔30到60min读数一次，试验持续时间，视渗水量稳定情况而定，当由渗水量计算的渗透系数基本不变时，即可停止试验。
10、检验结果计算依据相关标准进行。
四、实验完毕，打开高压仓放水阀，清理仪器表面，并涂上防锈油脂，如设备长期不用，将系统内部的水全部放出，以防冻裂。
五、注意事项
如出现黑屏，请检查线路，用万用表检测电源线是否有电输入，打开机箱后盖，检查仪表插头是否有松动。如还是黑屏请联系厂家。
如果长时间不用，在做实验，压力长时间打不上去，请检查加压铜阀里的钢珠是否有锈，如有锈请用干布擦干净，注意不能涂油。
上试件时注意螺丝要均匀受力拧紧。
如果试件有漏水，请在试件上涂抹玻璃胶，根据胶圈大小来涂抹玻璃胶。
