一、概述

　塑料排水板也是土工聚合物排水带、塑料板，是一种常用的带状排水材料，其截面宽度为l0cm，厚度为5mm左右。其质量指标主要为复合体及滤膜的抗拉强度和纵向通水量，符合标准JTS-206-1 水运工程塑料排水板、JTGESO -50公路工程土工合成材料、SL235 土工合成材料JT/T521 公路工程土工合成材料等表追设计制造。

 本产品设计合理、各项指标均达到设计要求；是用于测试塑料排水板纵向通水量的专门测试仪器。

二、技术参数

　　1.试件尺寸：100mm×450mm

　　2.电源电压：220V

　　3.重量:220Kg

　　4.外形尺寸：1040×660×1300

三、工作原理

　通过送水泵将送水溢流水箱中的水送入工作容器内，使容器内充满水，再启动加压泵，为加压容器加压，通过压力控制智能表控制水压，再由加压容器将压力传递至工作容器，使之压力平衡。

四、仪器的组成

塑料排水板通水量测试仪。它分八个主要组成部分：工作容器、加压容器、溢流平衡水箱、进水平衡水箱、进水压力水箱、送水溢流水箱、电动加压泵、电动送水泵。

五、试验操作

1、连接电源，启动电源开关，电源指示灯亮起，液晶控制器启动。

2、液晶控制器启动后，控制器显示操作页面

3、点击目录按钮，进行“操作设定”“时钟设定”“系统标定等”如图：

4、首先我们进行“操作设定”设定所需试验“压力”“时间”。

5、设定完所需试验压力与时间后，点击返回，回到主页面。

6、打开水箱盖板，加入纯净水，至水箱注满为止。

7、安装试样

 将试件裁成约48cm长的试样。

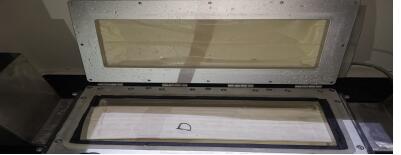

   打开设备保护罩，打开内部试件容器，

   把排水板通过工作容器的孔口放好，铺平整，两端套好胶垫。使橡胶垫紧开口处。

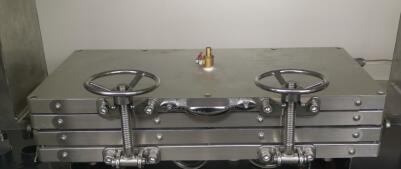

　盖好工作容器，紧固手柄拧紧。

 同时打开泄压开关和注水开关，工作容器上的放气阀门，等待放气阀出水，关闭泄压开关和注水开关，工作容器上的放气阀门。

8、通水

　打开通水按钮、进水口阀门通过进水口给进水平衡水箱注水，使溢流平衡水箱的溢流口中有水流出，持续一段时间，以使排水板中的空气排除和滤膜充分湿润。之后关闭进水口阀门。

9、加压

　打开工作容器的排水口和送水口阀门，打开通水开关，通过送水口进水，至排水口有水流出时关闭进水口排水口，打开加压泵开关，通过加压泵加压至要求压力自动停止

     由于排水板的变形，压力会有所下降，此时应随时补压，直至压力稳定。该过程所需时间与排水板的芯带强度和滤膜强度有关，大致需要0.5～2小时。

10、测试通水量

打开进水口，使溢水口1和溢水口2有水排除，此时排水板两头的水位差正好为20cm，水利梯度为0.5，检查压力是否为350kpa。一切都符合要求后，可用量筒在溢水口处测量通水量并测水温。6小时候重复测通水量，当二者的相对误差小于2%时，以后者的通水量作为该排水板的通水量测试值。

每组排水板的测试数量为2条，以2条排水板的平均值作为该组排水板通水量的值。

11、实验结束

 打开放水阀门和进水口 ，排除工作容器内的水，卸掉俩侧的水箱，取出试样，清理仪器表面。

六、压力标定；

点击目录进入系统标定界面输入密码“123”进行压力表定。
