MTSY -03型 土工布有效孔径测定仪
所属分类：MTSY土工合成材料系列仪器说明书 点击次数：416 发布日期：2022-05-14
一．概述
土工布有效孔径测定仪适用于用干筛原理测定单层土工布及其有关产品特征孔径的方法，本仪器适用于所有类型的土工布产品。
【符合标准】：GB/T 14799，JTG E50 ，SL/T 235 等。
等效孔径即表现更大孔径，以土工合成材料为筛布对标准颗粒料进行筛析，当过筛率（通过土工合成材料的颗粒料质量与颗粒料总质量之比）为5%时，则该颗粒径尺寸定为土工合成材料的等效孔径。
二、主要技术规范：
1、 筛子直径：200mm
2、 筛座振幅：8mm
3、 筛摇动次数：221次/分
4、 振击次数：147次/分
5、 回转半径：12.5mm
6、 电源380V功率：0.37千瓦
7、 外形尺寸：750×480×850
8、 总重量：70公斤
三．主要结构说明
本机结构主要有机座、上盖、回转机构、振击机构、夹紧机构与套筛组成。
振击机构旋转扭紧手轮可使压盖高轴向运动，使筛盖固定顶杆从而顶死筛盖倒杆达到固定筛盖的目的。
自动停车装置，电源开关接通后，用定时器通过固态继电器控制电动机定时运转，停止运转。为了保证安全工作，本机托盘装有接地线螺钉，用户按规程接地。
四．安装
本机可以不用水泥基础，直接安放水泥地面上开动，也可以安装在水泥基础上，膨胀螺丝固定，基础露地面高度及大小或与地面相平，根据具体使用需要而定，按电工规程安装电路与接地，安装完毕，接通电源后电动机回转方向与箭头相同。就有振击运动，若相反，则电机空运转，此时可换接头线，才能正常开动。

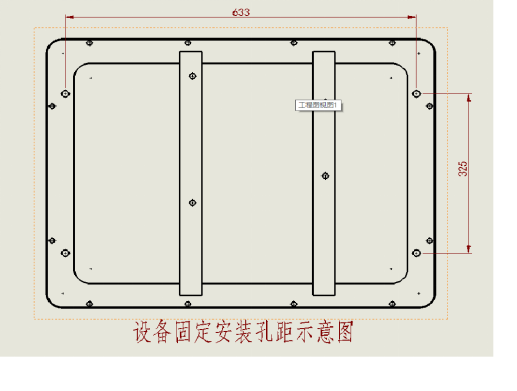

设备安装固定孔距简图
