本仪器用于测定各种类型土工布的透水性能，其性能符合GB/T15789《土工布透水性能测试方法》标准中对仪器的要求。

在规定条件下，测定垂直通过单层土工布的水流量。

1、更大水头压差：250mmH₂O(2450Pa)

   2、夹持器内径：ф50±0.5mm

   3、试样更大厚度：20mm

   4、温度测量；0-50

   5、时间计数器：0~999

   6、量筒：1000mL(10mL)

   7、电源：220v

   8、仪器外形：400×500×850mm

   9、重量：25kg

四、仪器结构

    仪器由机座、容器、夹持器、控制管路、控制电路等部分组成。

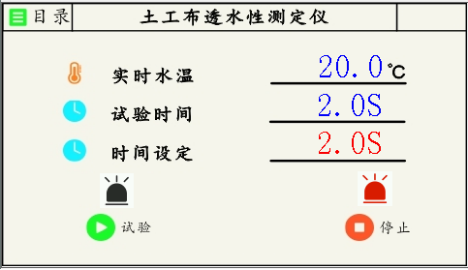

1、机座前方装有控制面板，机座下面装有4只可调垫脚，调节垫脚使仪器保持水平。机座内装有电磁阀，管路等元器件。控制面板主要有时间显示界面（显示设定的时间），温度显示界面（显示当前温度）；控制按钮：试验、停止、目录，

2、夹持器通过定位支承销安放在内容器内。内、外容器连成一体，各有出水口与管路连通，上夹持器与有机玻璃水位量筒连成一体，下夹持器为一开圆孔压板，通过压紧螺母压紧下夹板，将试样夹紧在夹持器中间。夹持器安放在定位支撑销上，水位量筒有刻度一面朝面板方向，以方便观察。

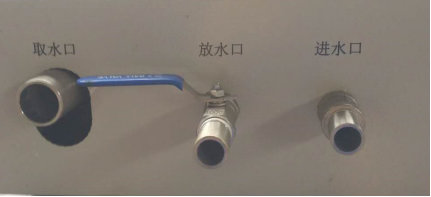

3、进水口外接稳压水源，开关阀门控制水流流量大小，时间计数器控制电磁阀的动作转换以确定溢出水口或取水口流出。防水口试验结束后放出内容器内的水。取水口试验时取水位置。

   五、工作条件

1、仪器应放置在平整、稳固的工作台上，高度以方便操作为宜。

2、供水压力稳定，水压波动不宜过大。

3、环境温度：10~25℃

4、电源：Ac220±10%   50Hz     须有可靠接地。

六、操作步骤

1、装夹试样：取出夹持器，松开压紧螺母，将试样平整地放置在下夹持器平面上，压上上夹持器，然后拧紧压紧螺母，将夹持器安放在定位支撑销上。

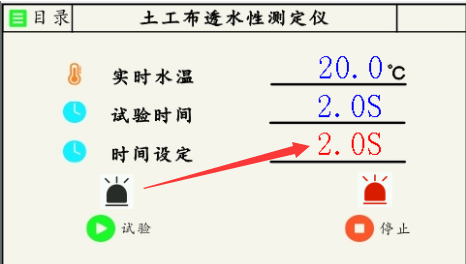

2、打开电源开关，在控制器上设定收集时间值（本仪器时间的范围为0～999秒，按GB/T15789，设定时间）

4、按时间设置值,调整取水时间，根据规范设定数值，按ok即时间设定完成。

5、确定放水口处于关闭状态，进水口外接稳压水源后，打开流量控制开关，将出水嘴对准水位量筒往仪器内注水，直至水位超过试样平面达到内容器的高度，此时水头压差为零。

6、待水平面稳定后继续注水，水开始溢出内容器，调节流量控制开关控制水的流量得到固定的压差，

即水位量筒的水位稳定，此时溢出的水通过排水口排出。

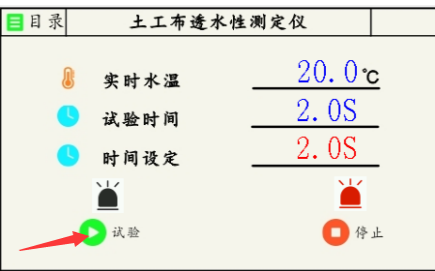

5、待水头压差稳定30秒后，按下【试验】键，控制器开始计时，同时电磁阀转换出水口，此时溢出水流通过取水口流出。

流出水量用容器收集，再用量筒测出具体数值，到10mL（收集的水量应>1L，如不到1L，应酌情加大时间设定值）；达到设定时间后，电磁阀动作，此时溢出水从排水口排出。

6、在进行上步骤的同时，控制水温，水温应在10～25℃(到0.1℃)。

7、。总共得到5组读数，水流速度均匀分布在0mm/s—60mm/s之间。试验时水流速度从高做到低。

8、，在同一水压下将余下试样测试完毕。

9、停止注水，待外容器内的水由出水口全部排出，关闭电源开关，拔下电源插头。

10、打开放水口将仪器内的剩水排空。

11、将测试数据按GB/T15789处理。

标定温度

   按目录键，进入菜单，按系统标定，输入密码123进入标定节目。按温度标定输入实际温度按ok标定完成。
