本试验符合水电水利工程粗粒土试验规程，试验方法采用渗透水流从下向上，适用于粗粒类土，用于测定粗粒土的渗透系数、临界坡降和破坏坡降参数。

一、技术参数

1 、电源；220V  50HZ

2、试筒规格：ф300㎜

3、试筒高度：600㎜

4、压力传感器：10000N

5、量筒 1000ml  100ml

6、整机重量：550Kg

7、用户自备设备：标准里的3.1.4与3.1.5项、滤网、击实仪

二、使用方法：

1、连接电源，连接仪器后方的供水，使仪器充水，检查仪器的各部件是否有堵塞和漏水等。调节进水阀门，控制进水流量，防止水流量过大，水箱溢水。把水位降到合适位置。

2、取去顶盖，在下透水板上铺设滤网，沿筒身壁和滤网之间的接触缝隙涂一圈止水材料。

3、开启全部测压孔，使之处于排气状态。

4、称取试样后，为减少粗细颗粒分离现象，保证试样的均匀性，应当分层装填试样，且每层的级配应相同，还可酌加相当于试样质量1%-2%的水分，拌合均匀后再进项装样。

5、将称好的试样均匀分层装入仪器中，用击实锤（对于风化石渣或易击碎之土料可采用振动加密法）击实。达到要求的密度试样总厚度：砂土不小于10cm：细砾石不小于15cm：中粗砾石为20-25cm：卵石不应小于d₈₅的3-5倍，以包括试样中更大颗粒为度。装填分层厚度：砂土一般为2-3cm；砂砾石及砂卵石为d₈₅的1.5-2.0倍。

6、取样位置。应选择有代表性地层和渗流流态条件的不同部位，如防渗墙底部、坝基内部段、水流出逸段、抗渗强度较低处等部位取样。

7、在取样地点。首先挖一尺寸大于试样尺寸的土柱，除去土样表面的扰动土，再用削土工具小心地慢慢地将土样削至所需求尺寸（圆形）。

8、环绕土柱底四周的水平土面上铺垫一层砂，并使垫砂平整。

9、套上筒身，筒身与试样周围间隙大致相等，埋设中间测压管，间距10cm左右，然后在试样周围浇注膨胀快凝水泥砂浆（配合比：水灰比0.65、灰砂比1：1，掺20%生石膏、20%氯化钙、0.005%铝粉），浇好养护。

10、待砂浆有一定强度后（一般24小时）,小心地切断土柱，然后连同筒身运至室内。将试样削平，在试样下端放置下透水板及斜透水板。接上下进水口，并与供水管连接。

三、试样饱和：

1、试样装好后，测量试样的实际厚度，然后进行饱和，使水位略高于试样底面设置，再缓慢地提升水箱，每次提升1cm，待水箱水位与试样中水位相等，并停10min后，再提升水箱，随着供水箱上升，让水由仪器底部向上渗入，使试样缓慢饱和，以完全排除试样中的空气。与此同时，随着水位上升，应接通相应的测压管。（若试验用自来水，应至少储存曝气后再用来作试验用水，以减少水中气体的离析）。

2、为减少试验过程中由于试验用水分离出的气泡堵塞试样孔隙，影响试验准确度，力求使试验用水的温度等于或高于室温，或采用其他排气措施。

四、试验步骤：

1、根据工程要求，如需要在试验过程中在试样顶面施加荷载，则利用加荷设备，通过活塞及上透水板对试样施加荷载。

2、试验时，选择初始渗透坡降及渗透坡降递增值，应先根据细粒含量大致判别试样渗透变形的破坏形式。如为管涌破坏，则渗透坡降初始值及递增值要小一些。如为流土破坏，则渗透坡降初始值及递增值应大一些。其原则是既要测得试样临发生变形前的坡降，又能准确地测得临界坡降。

3、提升供水箱，使供水箱的水面高出渗透容器的溢水口（上进水口），保持常水头差，形成初始渗透坡降。

4、对管涌土，加级水头时，初始渗透坡降可为0.02-0.03；然后一般可按0.05、0.1、0.15、0.2、0.3、0.4、0.5、0.7、1.0、1.5、2.0…等坡降递增。但在接近临界坡降时渗透坡降递增值应酌量减小。对于非管涌土，初始渗透坡降可适当提高，渗透坡降递增值应适当放大。

5、每次升高水头30min至1h后，测记测压管水位，并用量筒测读渗水量3次。每次测读间隔时间可适当延长。仔细观察试验过程中出现的各种现象，如水的浑浊程度、冒气泡、细颗粒的跳动、移动或被水流带出、土体悬浮、渗流量及测压管水位的变化等，并描述记于记录中。

6、如果连续4次测得的水位及渗水量基本稳定，又无异常现象，即可提升至下水头。

7、对于每级渗透坡降，均按本规程5的规定重复进行，直至试验破坏。当水头不能再继续增加时，即可结束试验。

五、试验完毕清理好以便下次使用

六、计算和制图：按规范5.0.1-5.0.6，进行试验。

七、试验结果符合要求。

八、安装和仪表操作说明：

      1.仪器就位安装电源，连接好供水源，有需要预留空间3.6米到3.8米 。

2.《上升》和《下降》按钮调节水头桶位置。

《停止》键用来电机停止。

《试验》键用来计时

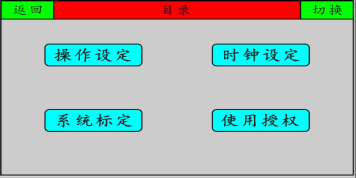

《目录》键用来参数设定和参数标定。

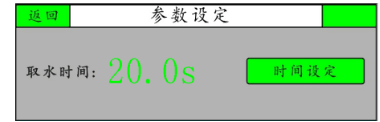

操作设定：用来设置取水时间如图

上升下降速度慢数值减，上升下降速度快数值加。

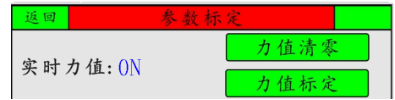

系统标定：用来标定力值如图

   根据实测值输入即可，点击标定。

如高度不够，客户可自行安装加高装置。
