一、 用途

  本试验机适用于对塑料、玻璃、陶瓷等非金属材料试样或制品进行冲击试验，是用以评价材料抗冲击性能的一种测试仪器，升降高度由液晶屏显示，直观准确，自动防止二次冲击，符合ZBN72026《落锤式冲击试验机技术条件》、GB/T14152《热塑性塑料管材耐外冲击性能试验方法、时针旋转法》、GB/T14153《硬质塑料落锤冲击试验方法通则》、GB6112《热塑性塑料管材和管件耐冲性能的测试方法（落锤法）》、GB/T10002.1《给水用硬聚氯乙烯（PVC-U）管材》、GB/T10002.3《埋地排污、废水用硬聚氯乙稀（PVC-U）管材》、GB/T13664《低压输水灌溉用薄壁硬聚氯乙烯（PVC-U）管材》、GB11548《硬质塑料板材耐冲击性能试验方法（落锤法）》、JB/T5125《农用硬聚氯乙烯管材》、GB/T8814《门、窗框用硬聚氯乙烯（PVC）型材》及GB/T5836.1《建筑排水用硬聚氯乙烯管材》等标准要求。
  二、主要技术参数及规格
   1、锤体质量：0.5kg、0.8kg、1.0kg、1.25kg、1.6kg、2.0kg、2.5kg、3.2kg、4.0kg、5.0kg、6.3kg、8.0kg、10.0kg、12.5kg、16.0kg
  2、锤头圆弧半径：R5mm、R10mm、R25mm、R30mm、R50mm、D90
  3、工作台行程：0-450mm
  4、试样直径：10-600mm
  5、冲击高度：0-2000mm

  6、冲击中心与夹具中心偏差：不大于2mm
 7、托板型式：120°V型托板或可带支撑物、夹具平型托板
   8、电源：AC220V±10%    50HZ
 三、结构

   1、试验机由机架、落锤导管、锤体、升降机构和防二次冲击机构、自动落锤机构、电控柜等组成。

   2、牵引绳引导电磁铁、锤体升降，并起安全防护作用。

  3、电机带动减速机、使锤体升降，控制柜显示升降高度。

   4、 防二次冲击装置由牵引电磁铁带动抱锤机构。当锤体冲击试样后，试样没有破碎，使锤体反弹时，光电发生器产生信号控制防二次冲击装置迅速将反弹体夹住。

四.安装方法

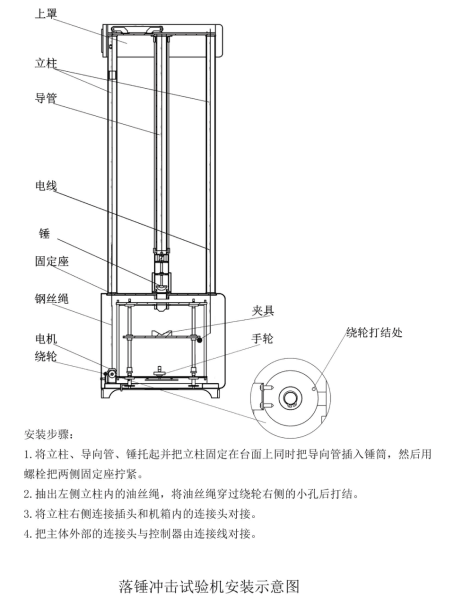

将主机1下部机箱置于水平的地面上，先将立柱2和上梁3连接好，将落锤导管4竖起放于观察筒5上，然后将立柱2置于主机1台

面上并连接好，安装好后如图 ：

五、 使用方法

   1、根据试验要求，确定好锤体质量和冲击高度，制作好试样备用。
   2、确定锤体质量（选择锤头、砝码）
     a、对R5×19、R10×19、R25×19、R30×19、R50×25（钢）锤头
    A型 锤杆+锤头+螺母+导向盘=0.50kg
     B型 锤杆+小D90锤头+螺母+导向盘=1.00kg
     C型 锤杆+小D90锤头+螺母+导向盘=2.35k

锤体质量的选配:

3、将锤杆从锤座下的滑套中穿上，并将选定的砝码套在锤杆上，拧紧螺母。
4、打开电源，进入工作状态。

5、按“上升”键，将电磁铁升离底部，按“停止”键，以便于放置锤体。

操作设定：

点击（目录）选择 操作设定，输入需要的参数，速度参数为1264。

输入好需要的参数，返回主界面，点击“”上升到设定高度自动停止，然后点击“”锤开始下落进行冲击试验。

标定；

点击“目录”选择“系统标定”进行位移标定！

 6、打开试验室门，将试样置于V型铁上，并旋转手柄使试件刚好接触到护筒。

      7.按下降键，使电磁铁接触到锤体，并进行清零，然后先按停止再按快升，锤体升至2米高。

      8.先按预落键，再按下落锤键锤体自动下落对管材进行冲击，冲击一次后 电磁阀在光电开关的作用下闭合使锤体不能二次冲击。

      9. 取下试件进行观察，落锤后磁铁不吸，下降到底部，按下停止键电磁铁才能吸合。
   10、关机：关闭电控箱电源开关和总电源。

五、注意事项

   1、试验机应置于坚实的基础上。
   2、操作过程应注意安全，锤体升降后不允许在锤体下进行任何操作，关好防护门。
