一、用途

   该设备主要用于硬聚氯乙烯（PVC-U）管材的二氯甲烷浸渍试验。用于对塑料管材、管件、等进行二氯甲烷的浸渍试验。广泛用于管材、管件等的生产，检验及研究部门。

二、符合标准：

GB/T13526-2007：硬聚氯乙烯（PVC-U）管材二氯甲烷浸渍试验方法。

三、技术指标：

   1、试样容器规格：直径150 mm、高150 mm/2个

   2、二氯甲烷恒温温度：15±0.5℃ 20±0.5℃ 30±0.5℃

   3、控温范围：10-40℃

   4、控温精度：±0.5℃

   5、显示精度：0.1℃

   6、计时器范围：0---99分钟

   7、计时器精度：0.1秒

   8、电源：220V+10%

四、机器组成与原理

   1、组成：恒温水浴槽、不锈钢试样容器、大管试样吊装架，片状试样保持架，控温及计时系统等组成。

   2、原理：试验机主要由控温系统调整恒温浴槽温度使其中的二氯甲烷温度达到设定温度±0.5℃,浸入试样，保持温度，取出即可，本仪器操作简单，使用方便。

五、运输与安装

   1、在装卸、搬运试验机的包装箱时，应避免过分倾斜不允许碰撞或强烈振动。

   2、试验机在安装前，应用干净的棉沙将灰尘擦净，清洗和擦拭时不得拆卸零部件。

六、使用方法

   1、制样：从管材上截取至少160mm的管段，在尽量不是材料发热的情况下，用直角车刀仔细地车削试样断面，然后用800号水砂纸轻轻打磨，使断面光滑平整。

对于大口径管材，可将磨削好断面的试样沿轴线方向截成2～4片。用干抹布仔细地将试样内外表面清理干净。

   2、取出试样容器，放置台架上，在不锈钢容器内倒入二氯甲烷，其装入量足以覆盖试样的斜面，通常30mm即可。在往此容器内缓慢加入蒸馏水，使其在二氯甲烷上形成不小于20mm厚的水封层。

   3、将恒温浴槽内加入230mm深的纯净水，然后把试样容器放入恒温浴槽内。

   4、将电源接好，确保无误后，打开电源，登录进入主页面，设定相应温度数值（15℃），然后返回主页面，点击控温开关，开始控温。

  5、当温度达到15℃±0.5℃时。

   a、片状试样的装卡：将做好的试样样片夹在试样保持夹上，试样全部夹好后，再放入试样容器内，同时调整试样距容器底部高度，且确保试样的磨削面一端被浸渍在二氯甲烷中；

  b、整管试样的装卡：取出试样保持架，用大管吊架做，先把试样吊架的横杆调高，把整管放入试样容器，再用钢丝夹夹住试样两侧壁，然后调整横杆的高度即可  打开秒表，开始计时。

   6、待试样恒温30min(分钟)，将试样提出二氯甲烷溶液液面，滴落（10-15）分钟，后取出试样，干燥至少15分钟。（注意：在取出和干燥过程中，不得触碰试样的浸渍部分）

   7、用肉眼检验试样内外表面及横断面，用卷尺和游标卡尺测量内外表面及壁厚的破坏长度，记下所有变化情况。

当做高温试验时，操作步骤如上，当温度到达设定温度时，至少要恒温1个小时后开始试验。

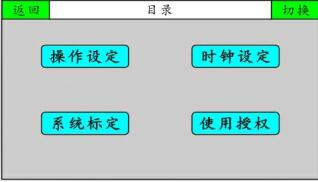

仪表设定和标定；

1、点击进入操作设定设定温度，输入需要的温度。

2、点击进入系统标定，根据检测到的实际温度进行温度校准

七、注意事项及维护保养

   1、二氯甲烷为剧毒物质，试验操作员佩戴防护装置

   2、试验过程中发现试液变浑浊，并影响观察和测定时，应随时更换二氯甲烷

   3、废弃的二氯甲烷同其他燃料混合后焚烧，燃烧要充分，防止生成光气。

   4、使用过程中水封

   5、泄漏应急：人员迅速撤至安全区，，切断电源、火源，并用泡沫覆盖，降低蒸气灾害。

   6、环境温度：20+2℃，湿度不大于80%。

   7、当次达到设定温度并稳定在所温度范围需要时间长一些，属正常现象。稳定后再开始做试验。
