产品描述
-、设备用途：
该机主要用于路缘石、天然饰面石材、混凝土路面砖的弯曲及抗折强度压缩等力学性能测试和分析研究。可自动求取ReH、ReL、Rp0.2、Fm、Rt0.5 、Rt0.6、Rt0.65、Rt0.7、Rm、E等试验参数，并可根据GB、ISO、DIN、ASTM、JIS等标准进行试验和提供数据。
二.性能特点：

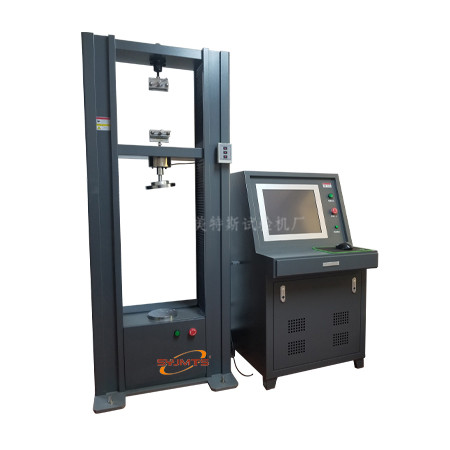

本产品采用高强度光杠固定上横梁和工作台面，使之构成高刚性的门式框架结构。采用伺服电机驱动通过传动机构带动移动横梁上下移动,实现试验加载过程.双空间机型。主本机采用全数字闭环控制系统进行控制及测量，采用计算机进行试验过程及试验曲线的动态显示，并进行数据处理，试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑
三.技术参数：
设备名称
| 双柱落地式电子试验机
| |
设备规格、型号
| CMT-1310系列
| |
CMT-1310 | ||
试验力
| 100/30/10KN. | |
精度等级
| 1级
| |
载荷参数
| 试验力测量范围
| 0.4%～FS（满量程）
|
试验力示值误差
| 示值的±0.5%以内
| |
试验力分辨率
| 试验力的±1/300000，全程不分档，且全程分辨率不变
| |
大变形参数
| 大变形测量范围
| 10～800mm(选配)
|
大变形示值误差
| 示值的±1%以内
| |
大变形测量分辨力
| 0.008mm
| |
位移参数
| 位移示值误差
| 示值的±0.2%以内
|
位移分辨率
| 0.015μm
| |
控 制 参 数 | 力控速率调节范围
| 0.005～5%FS/s
|
力控速率控制精度
| 速率＜0.05%FS/s时，为设定值的±2%以内，速率≥0.05%FS/s时，为设定值的±0.5%以内；
| |
变形速率调节范围
| 0.005～5%FS/s
| |
变形速率控制精度
| 速率＜0.05%FS/s时，为设定值的±2%以内，速率≥0.05%FS/s时，为设定值的±0.5%以内；
| |
试台速率调节范围
| 0.05～500mm/min
| |
试台速率控制精度
| 为设定值的±0.2%以内
| |
恒力、恒变形、恒位移控制精度
| 设定值≥10%FS时，为设定值的±0.5%以内，设定值＜10%FS时，为设定值的±1%以内
| |
主 机 参 数 | 外形尺寸
| 850×1200×1780mm
|
有效拉伸空间（含拉伸夹具）
| 700mm
| |
有效压缩空间（含压缩夹具）
| 850mm
| |
横梁移动距离
| 1100mm
| |
有效试验宽度
| 500mm
| |
电源
| 220V/50Hz，±10%
| |
功率
| 1.5KW
| |
主机重量
| 520Kg
| |
含路缘石、天然饰面石材、混凝土路面砖试验夹具各1套
|
