ATSY-3型 排水板(带)纵向通水量测定仪

商品编号:

产品品牌:

产品类型:

产品颜色:

点击次数:4675

上架时间:2022-01-19

全国服务热线:

我要询价

产品描述

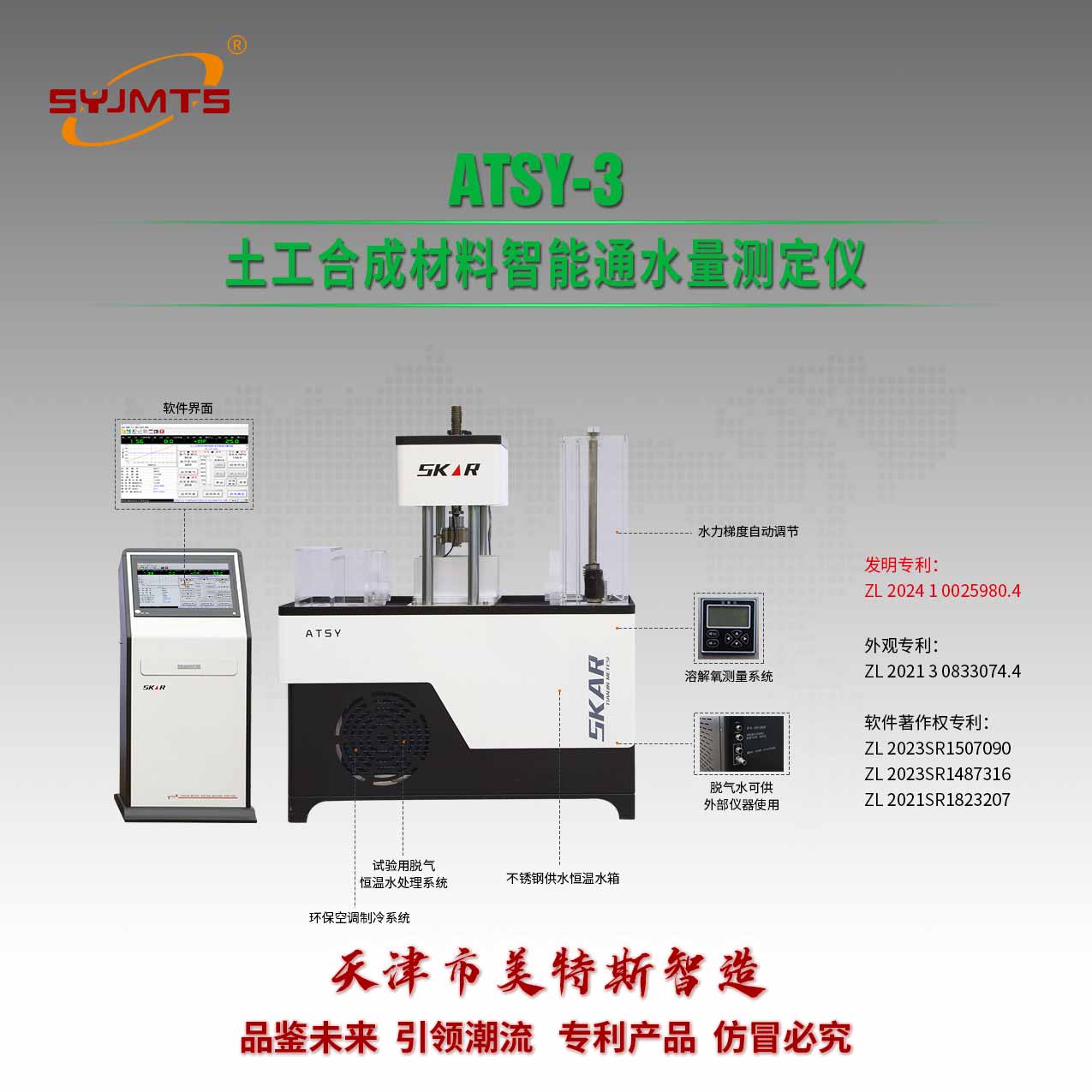

ATSY-3 排水板(带)纵向通水量测定仪

外观专利:202130833074.4



依据JTS-206-1水运工程塑料排水板应用技术规程、JTGESO -50公路工程土工合成材料试验规程、SL235 土工合成材料测试规程、JT/T521公路工程土工合成材料塑料排水板(带)等标准设计制造。



通过脱气恒温水处理系统,测定溶解氧测量系统,满足试验用水要求。通过自动化加持试样系统,完成试样安装。设定水头差高度,系统自动定位。通过恒水位装置,保持恒定水位。自动检测收集通过试样的水量,通水量结果自动计算,可生成报表,结果数据上传或打印。



主要特点

1、符合JTS-206-1 《水运工程塑料排水板应用技术规程》

2、符合JTGE50《公路工程土工合成材料试验规程》

3、符合SL235《土工合成材料测试规程》

4、符合JT/T521 《公路工程土工合成材料塑料排水板()

5、工业触屏电脑控制

6、配备试验用脱气恒温水处理系统

7、不锈钢供水恒温水箱

8、配备溶解氧测量系统

9、水力梯度自动调节

10、试样夹持器材质为合金铝

11、工作台容器材质为304不锈钢表面静电喷涂工艺

12、试件密封胶圈为抗腐蚀硅胶

13、可自动加紧试样,操作方便快捷

14、公路工程土工合成材料试验规程标准测试系统

15、水利土工合成材料测试规程标准测试系统

16、水运工程材料标准测试系统

17、收集水量自动计时

18、通水量结果自动计算,生成报表

19、环保空调室外机制冷,节能环保

20、电脑智能控制、操作简单、温度稳定性好。

21、可修正温度测量值偏差,温度校正精度达0.1℃22、温度PID可自调,有PID整定功能

23、外循环时可将水箱内恒温液体外引循环使用,还

      可以作为冷源、热源把水箱内液体外引,可以降低

      (升高)水箱外部实验容器的温度,扩展使用范围。



技术参数

1、Z大水位差:300mm

2、试样宽度:100mm

3、试样Z大厚度:50mm

4、试样有效长度:400mm

5、压力范围:10-350Kpa

6、温度控制范围:5~100℃

7、温度精度:±0.5℃

8、水力梯度精度:0.02

9、溶解氧分析仪:范围0-20mg/L0-200%0-400hPa

10、溶解氧分析仪:精度±1.5%FS 重复性±0.5%FS

11、溶解氧分析仪:分辨率0.01 mg/L, 0.1%1 hPa

12、温度校正精度:±0.1℃

13、供水水箱容积:50L

14、制冷量:13000W

15、循环方式:内循环,外循环

16、恒温方式:制冷,加热

17、冷却方式:空调室外机制冷

18、外循环泵功率:100W,流量可调

19、温度PID控制:具有PID整定功能

20、加热时间:从室温到沸腾,30min左右

21、制冷时间:从沸水到20℃90min左右

22、压缩机功率:1.5

23、内循环泵功率:100W

24、循环泵流量:45L/min

25、脱气恒温水系统电源电压:380V/50HZ,功率12KW

26、试验过程功率:1Kw

27、外形尺寸:1380X780X1870mm

28、整机重量:160Kg
